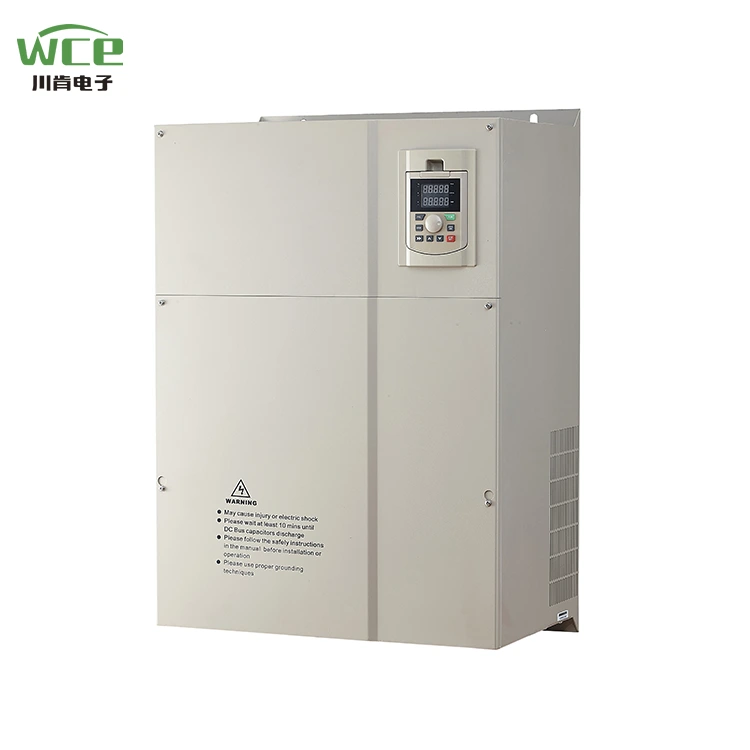

55 кВт частотный инвертор VFD VFD

Приводы серии SCK300 WCE-это высокопроизводительные, многофункциональные диски, предназначенные для промышленной автоматизации, широко используемые в вентиляторах, насосах, конвейерных лентах, дробилках и другом оборудовании. Его ядро ​​принимает передовую технологию управления вектором, которая имеет характеристики точности точно скоростной регулирования, экономии энергии и высокой эффективности, стабильной работы и т. Д., И может удовлетворить потребности различных промышленных сценариев. Мы также разработали пользовательские решения для шкафов управления инверторами мобильных толчков, которые отлично работают во многих местах по всей стране.

Параметр продукта (спецификация)

Функция продукта

● Особенности ввода/вывода

◆ Диапазон входного напряжения: 220 В/380 В/660 В ± 15%

◆ Диапазон входных частот: 47 ~ 63 Гц

◆ Диапазон выходного напряжения: 0 ~ Номинальное входное напряжение

Выходной частотный диапазон: 0 ~ 400 Гц

● Функциональные функции

◆ Режим настройки частоты: цифровая настройка, аналоговая настройка, настройка последовательной связи, многоступенчатая, настройка PID и т. Д.

◆ Функция управления PID

Ook

◆ Функция управления частотой качания

◆ Мгновенный сбой мощности без функции остановки

◆ Функция Quick/jog Key: многофункциональный клавиша сочетания, свободно определяемый пользователями

◆ Функция регулировки автоматического напряжения: Когда изменяется напряжение сетки питания, она может автоматически сохранять постоянную константу выходного напряжения

◆ Предоставьте до 25 видов функций защиты от неисправностей: над током, над напряжением, под напряжением, над температурой, потерей фазы, перегрузки и других функций защиты

● Функции периферического интерфейса

◆ Программируемый цифровой ввод: 8 ввод

◆ Программируемый аналоговый вход: AI1: 0 ~ 10 В вход, AI2: 0 ~ 10V или 0 ~ 20 мА вход

◆ Open Collector Вывод: 1 Вывод

◆ Резл выход: 2 выхода

◆ Аналоговый вывод: 2 выхода, 0/4 ~ 20 мА или 0 ~ 10 В соответственно

● Технические характеристики производительности

◆ Режим управления: нет управления вектором PG, управление V/F, управление крутящим моментом.

◆ Перегрузка емкость: 150% оценивает ток 60 с; 180% оценили текущие 10 с.

◆ Запуск крутящего момента: нет контроля вектора PG: 0,5 Гц/150% (SVC)

◆ Коэффициент скорости: нет управления вектором PG: 1: 100

Приложение продукта

Продукты могут использоваться в добыче, вентиляторах, насосах, новом энергетическом оборудовании и других случаях.

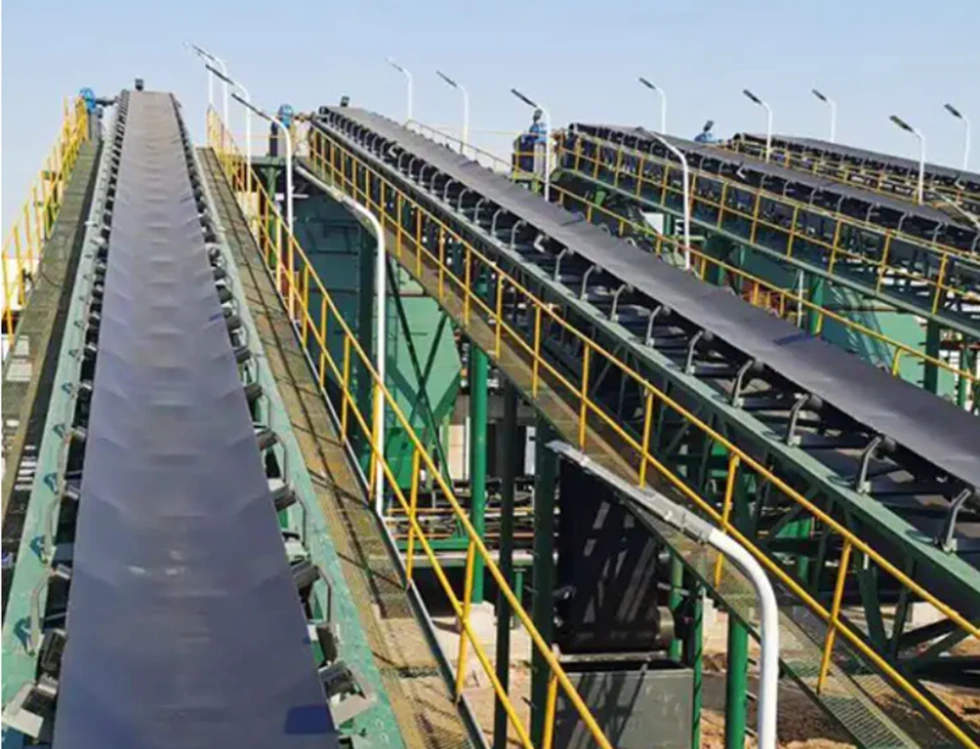

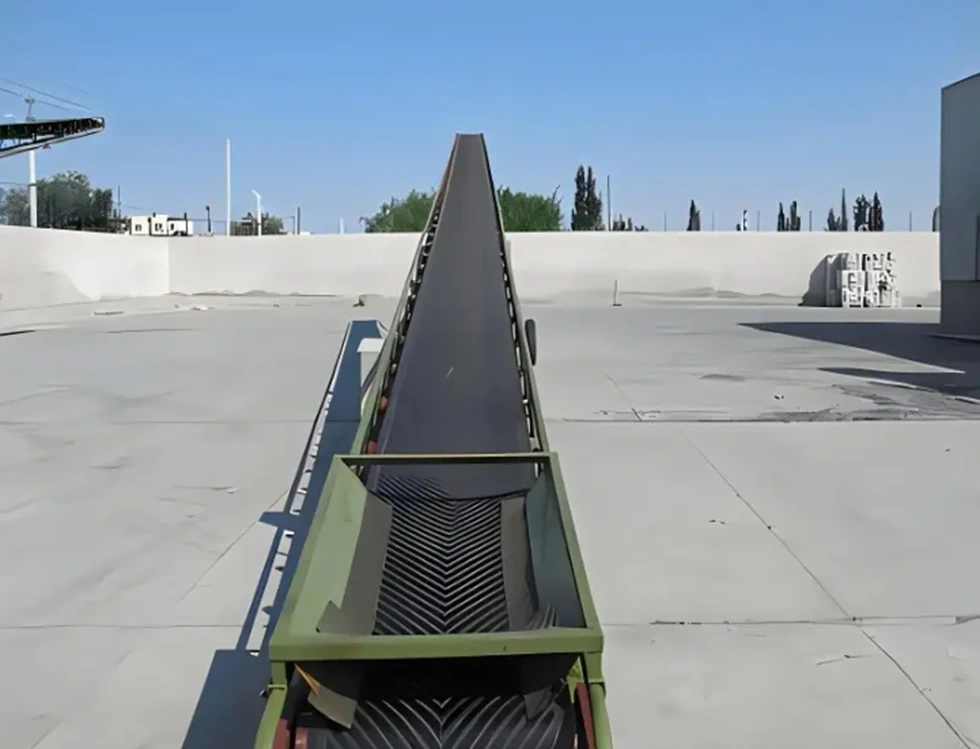

Конвейерная лента, транспортные товары

Применение частотного преобразователя в конвейерной системе является одной из ключевых технологий для достижения эффективной и точной передачи материала и сортировки

1. Multi-SpeeD Трансмиссия материала

Сценарий: Пакеты переноса разных размеров/веса на логистическом складе

Осуществленный:

Несколько наборов параметров скорости (такие как 30 Гц/50 Гц/80 Гц) предварительно установлены и переключаются с помощью ПЛК или HMI.

В сочетании с фотоэлектрическим датчиком для обнаружения размера упаковки автоматически соответствует скорости (большая низкоскоростная анти-скользящая, небольшая высокоскоростная эффективность).

2. Точное позиционирование и сортировка

Сценарий: Центр экспресс -сортировки отвлекает посылки по месту назначения

Осуществленный:

Обратная связь с энкодером + контроль с закрытой петлей инвертора, точность позиционирования до ± 1 мм.

Когда пакет прибывает в порт сортировки, инвертор выполняет фиксированную остановку (DC торможение + нулевая скорость) в сочетании с толкающим стержнем/роботизированным действием руки.

3. Синхронный совместный контроль

Сценарий: многосегментная конвейерная трансмиссия реле ленты

Осуществленный:

Режим управления мастером/подчинкой: мастер -преобразователь частоты отправляет инструкции по частоте, а рабовластная машина синхронно следует через Modbus/Canopen.

Каскадный контроль: задний конвейер на 5% быстрее, чем спереди, избегая накопления предметов.

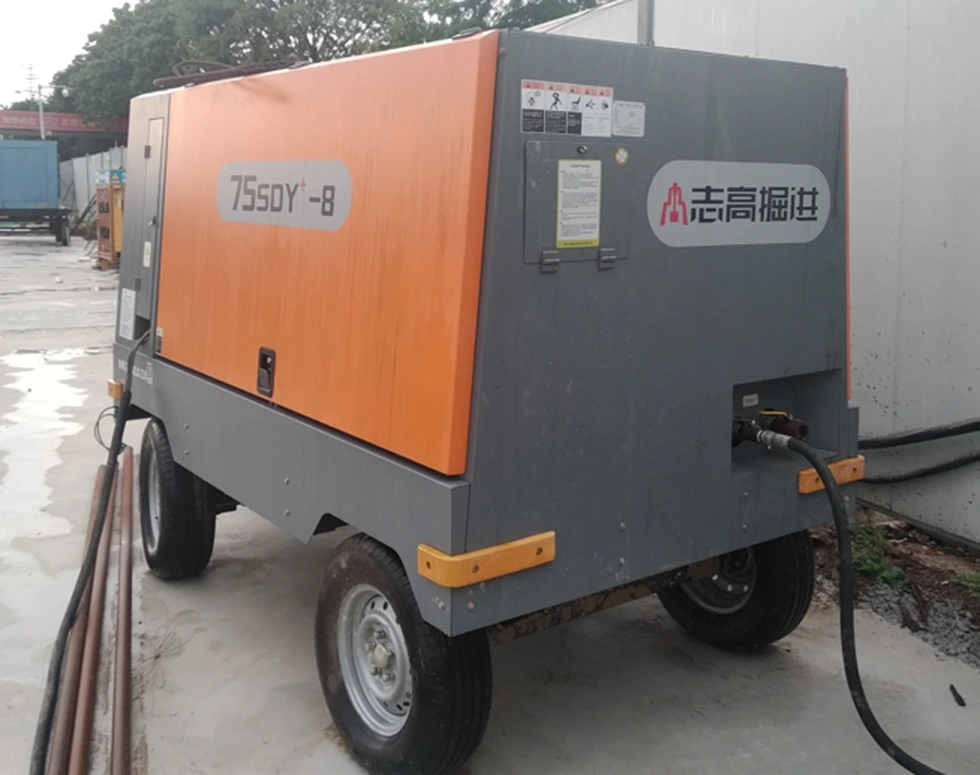

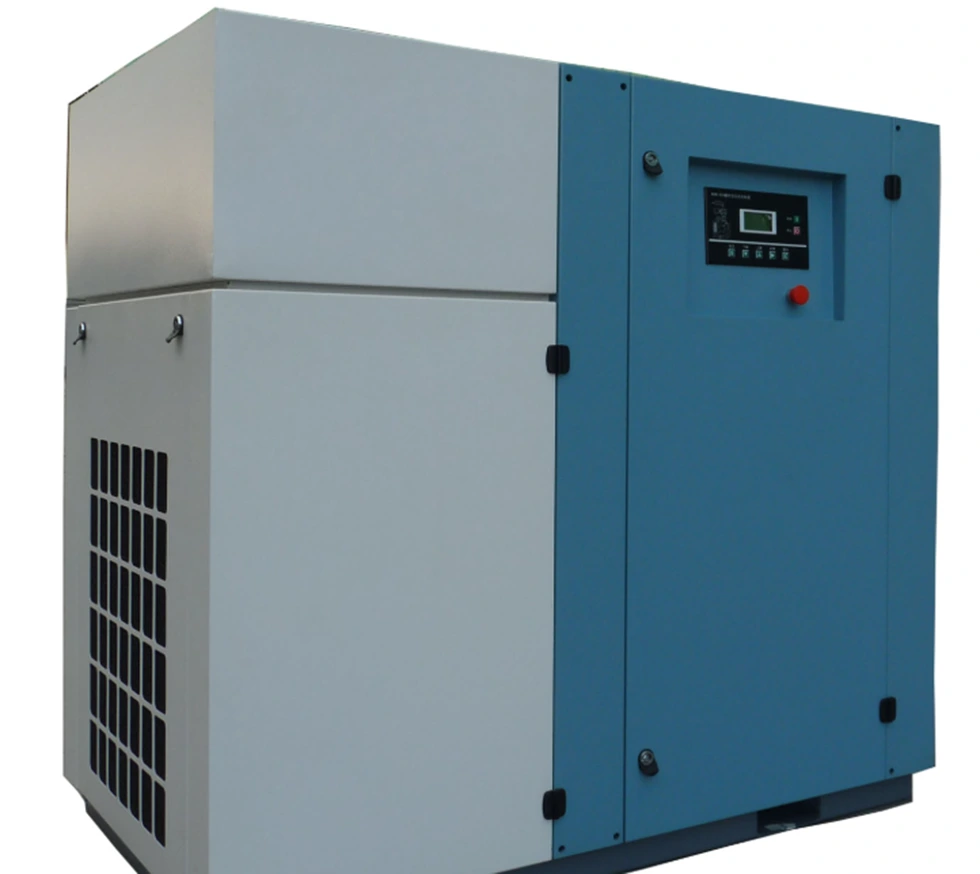

Воздушный компрессор

Инвертор воздушного компрессора - это специальный инвертор, адаптированный для всех видов воздушных компрессоров. Переменная частота преобразование воздушного компрессора может сделать давление подачи газа стабильным, через регулятор давления воздушный компрессор может продолжать работать под установленным значением давления, давление стабильно и надежно, а давление может быть беспрепятственным настройкой и регулируемым в любое время. Мотор для достижения мягкого запуска, срок службы и обслуживания компрессора будет значительно расширен. Объем выхлопа воздушного компрессора контролируется скоростью воздушного компрессора, пластина воздушного клапана в цилиндре больше не открывается и закрывается, а условия труда, такие как сиденье клапана и пружина, значительно улучшаются, что позволяет избежать резкого потока и воздействия высокого температуры и газа высокого давления, а рабочая нагрузка на обслуживание уменьшается.

ЖК -дисплей отображает несколько языковых текстов и графики, светодиодные номера отображения, более интуитивно понятные в соответствии с вашими предпочтениями

Объем VFD - это большая структура, более крупный радиатор, скорость использования продукта может нормально работать в горячей среде, такой как тропическая.

Можно настроить различные типы режимов ввода и вывода:

1,3p 380V вход в выход 3P 380 В.

2. Вход 3P220V в выход 3P220V.

3. Вход 3P660V в выход 3P660V.

4. Вход 1P220V в 3P 380 В вывод.

5. 1P220V вход в выход 3P220V.

С функцией отслеживания скорости может лучше двойного запуска.

Он поставляется с коммуникацией Modbus RTU, а также может реализовать Modbus TCP, PRPFIBUS и PROFINET, добавив карты расширения.

Схема подключения VFD.
