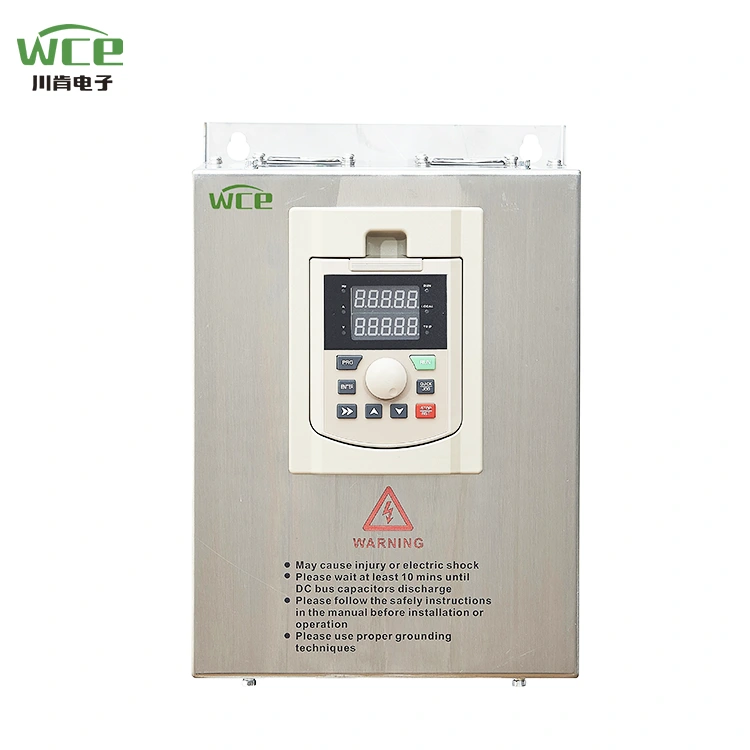

VFD AC Drive для насоса

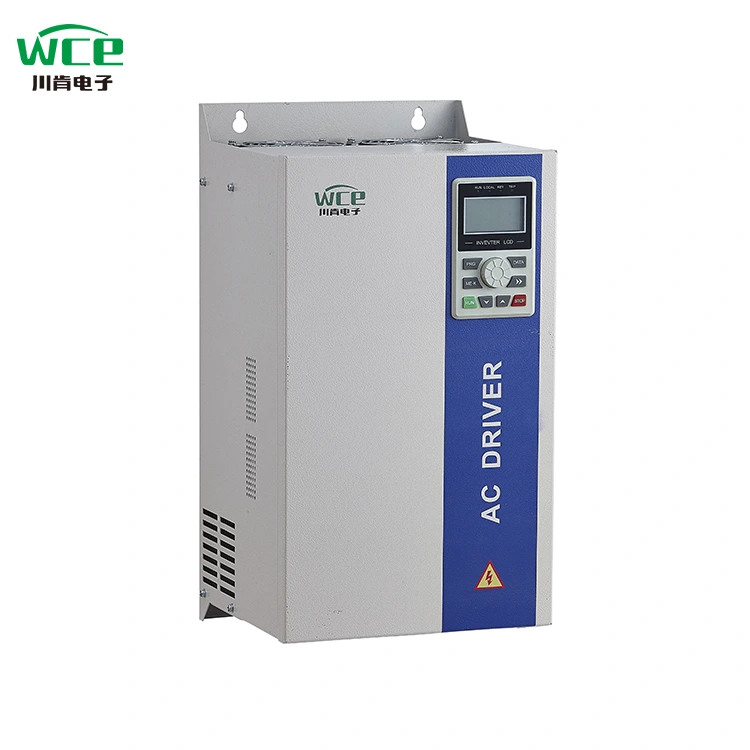

Приводы серии SCK300 WCE-это высокопроизводительные, многофункциональные диски, предназначенные для промышленной автоматизации, широко используемые в вентиляторах, насосах, конвейерных лентах, дробилках и другом оборудовании. Его ядро ​​принимает передовую технологию управления вектором, которая имеет характеристики точности точно скоростной регулирования, экономии энергии и высокой эффективности, стабильной работы и т. Д., И может удовлетворить потребности различных промышленных сценариев. Мы также разработали пользовательские решения для шкафов управления инверторами мобильных толчков, которые отлично работают во многих местах по всей стране.

Параметр продукта (спецификация)

Функция продукта

● Особенности ввода/вывода

◆ Диапазон входного напряжения: 220 В/380 В/660 В ± 15%

◆ Диапазон входных частот: 47 ~ 63 Гц

◆ Диапазон выходного напряжения: 0 ~ Номинальное входное напряжение

Выходной частотный диапазон: 0 ~ 400 Гц

● Функциональные функции

◆ Режим настройки частоты: цифровая настройка, аналоговая настройка, настройка последовательной связи, многоступенчатая, настройка PID и т. Д.

◆ Функция управления PID

Ook

◆ Функция управления частотой качания

◆ Мгновенный сбой мощности без функции остановки

◆ Функция Quick/jog Key: многофункциональный клавиша сочетания, свободно определяемый пользователями

◆ Функция регулировки автоматического напряжения: Когда изменяется напряжение сетки питания, она может автоматически сохранять постоянную константу выходного напряжения

◆ Предоставьте до 25 видов функций защиты от неисправностей: над током, над напряжением, под напряжением, над температурой, потерей фазы, перегрузки и других функций защиты

● Функции периферического интерфейса

◆ Программируемый цифровой ввод: 8 ввод

◆ Программируемый аналоговый вход: AI1: 0 ~ 10 В вход, AI2: 0 ~ 10V или 0 ~ 20 мА вход

◆ Open Collector Вывод: 1 Вывод

◆ Резл выход: 2 выхода

◆ Аналоговый вывод: 2 выхода, 0/4 ~ 20 мА или 0 ~ 10 В соответственно

● Технические характеристики производительности

◆ Режим управления: нет управления вектором PG, управление V/F, управление крутящим моментом.

◆ Перегрузка емкость: 150% оценивает ток 60 с; 180% оценили текущие 10 с.

◆ Запуск крутящего момента: нет контроля вектора PG: 0,5 Гц/150% (SVC)

◆ Коэффициент скорости: нет управления вектором PG: 1: 100

Приложение продукта

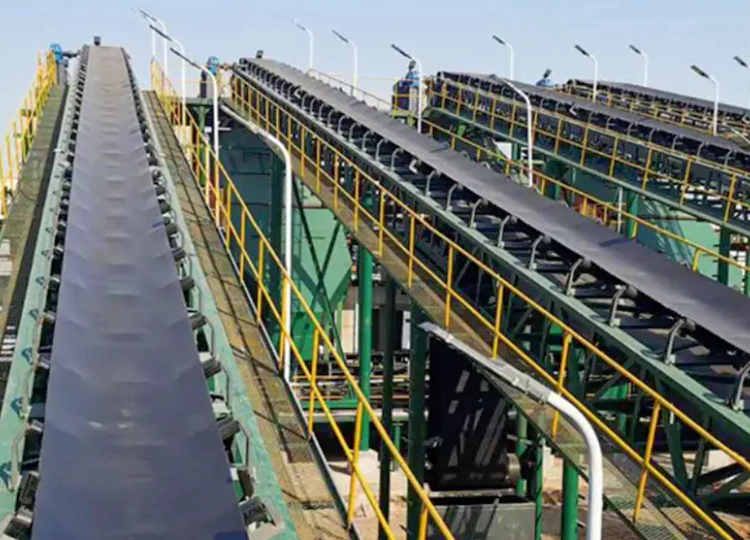

Продукты могут использоваться в добыче, вентиляторах, насосах, новом энергетическом оборудовании и других случаях.

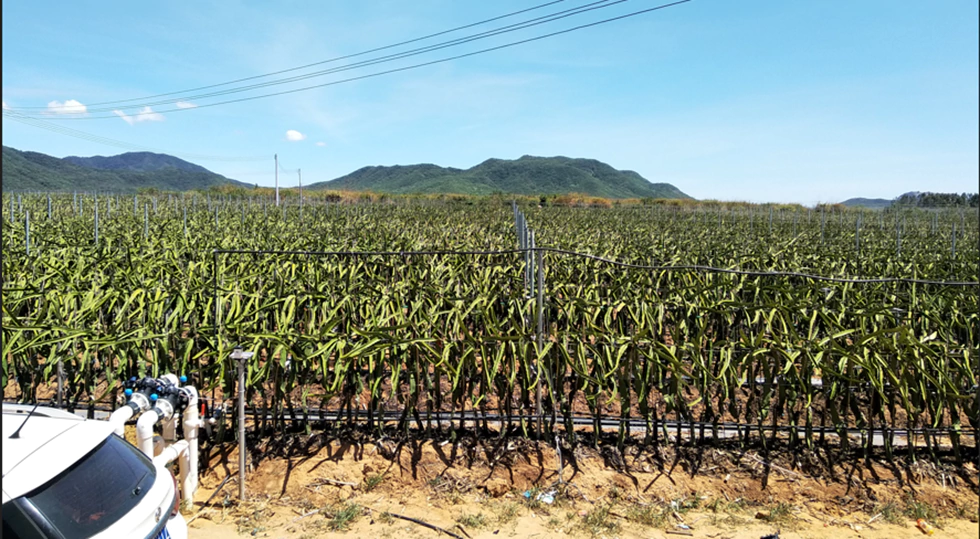

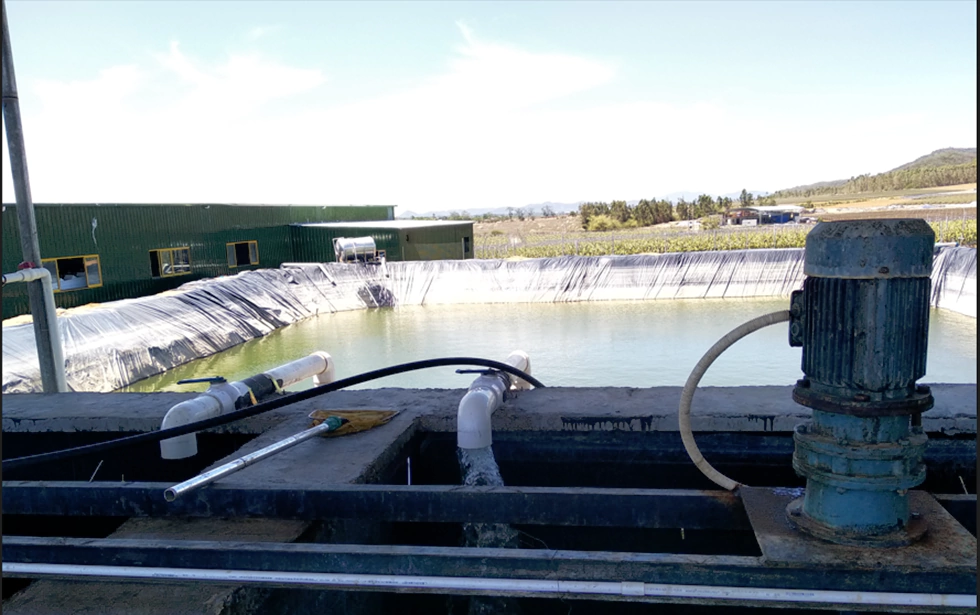

Полевое орошение

При сельскохозяйственном орошении VFD для постоянного давления водоснабжение является почти стандартным. Прежде всего, в процессе запуска насоса VFD может постепенно увеличивать свою рабочую частоту, чтобы насос мог работать медленно, так что вода не оказывает слишком большого воздействия на трубопровод. Затем VFD может использоваться в сочетании с дистанционным датчиком или датчиком давления для выравнивания давления в наших трубах. Наконец, VFD может контролировать трубопровод для защиты давления, а также через свою собственную перегрузку, недостаточную загрузку, избыточное давление, защиту под давлением давления, чтобы уменьшить повреждение насоса.

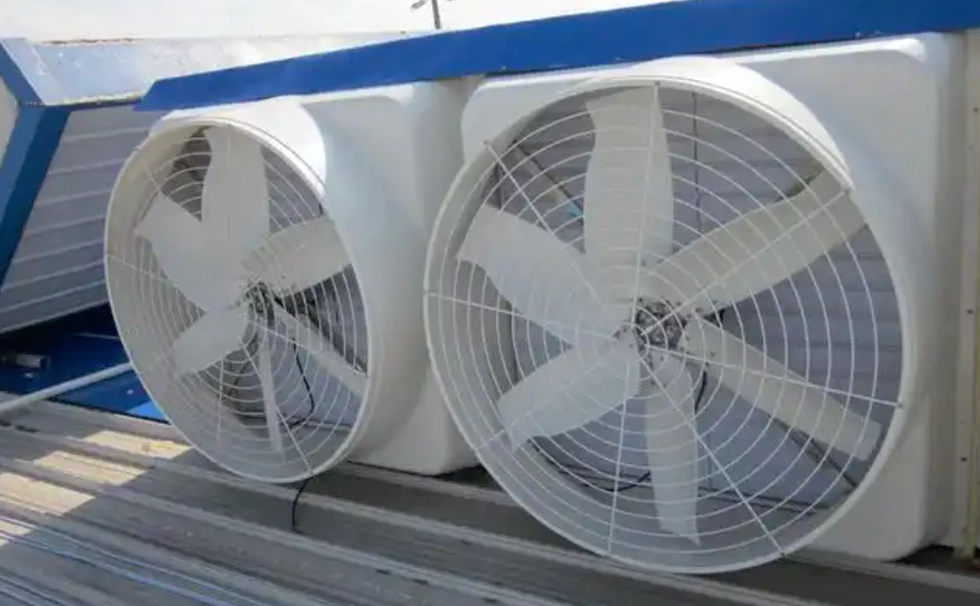

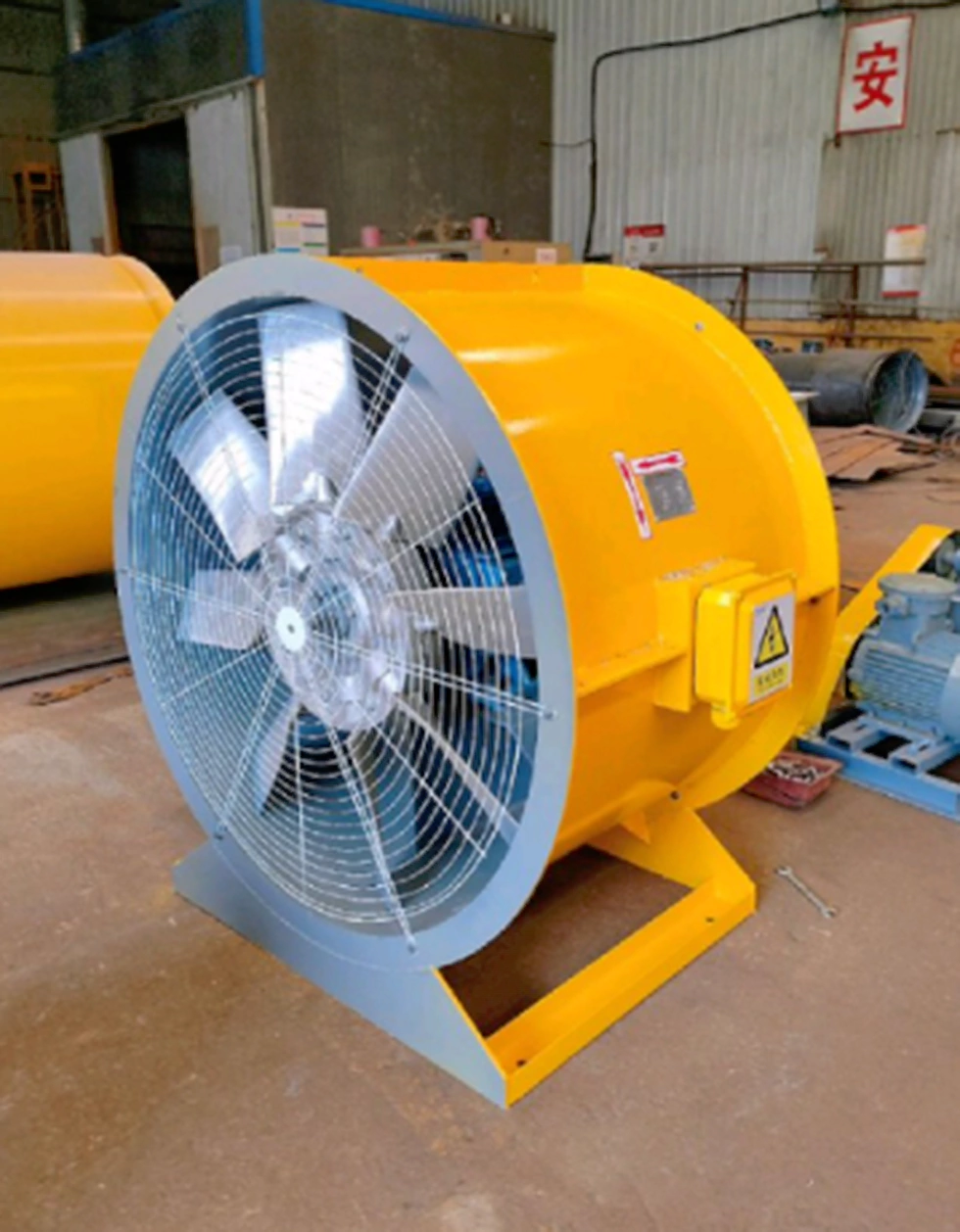

Поклонники

Применение частотного преобразователя в области вентиляторов не только значительно снижает потребление энергии, но и повышает точность системы и уровень автоматизации посредством интеллектуального управления. Серия WCE SCK300 с его высокой совместимостью и алгоритмами энергосбережения может покрыть различные потребности небольших вентиляторов для крупных промышленных поклонников, помогая компаниям достичь зеленого и эффективного производства.

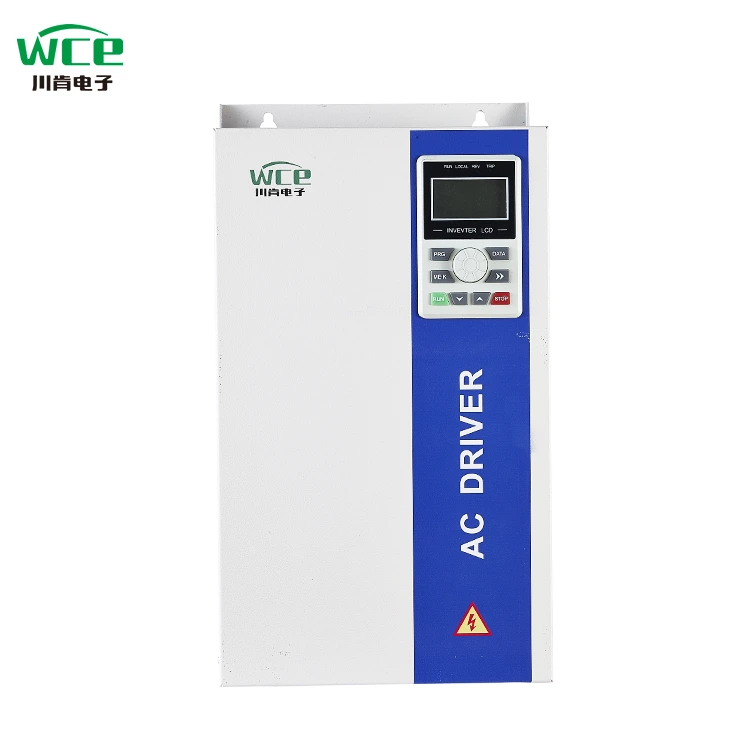

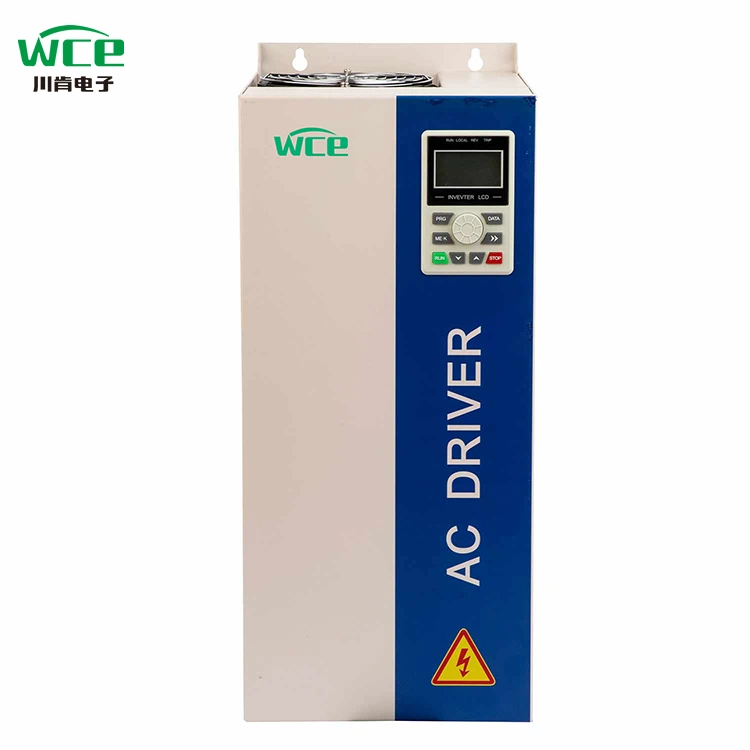

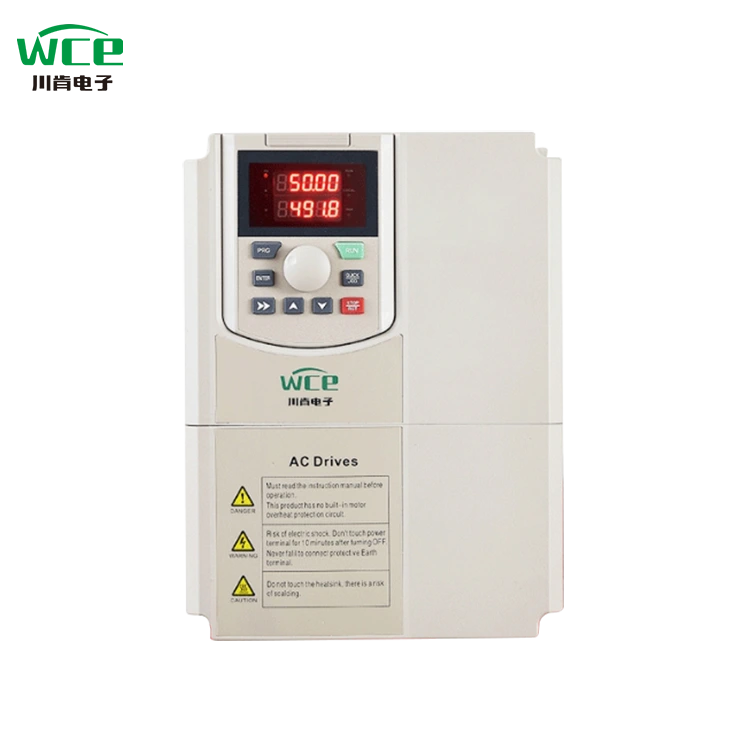

ЖК -дисплей отображает несколько языковых текстов и графики, светодиодные номера отображения, более интуитивно понятные в соответствии с вашими предпочтениями

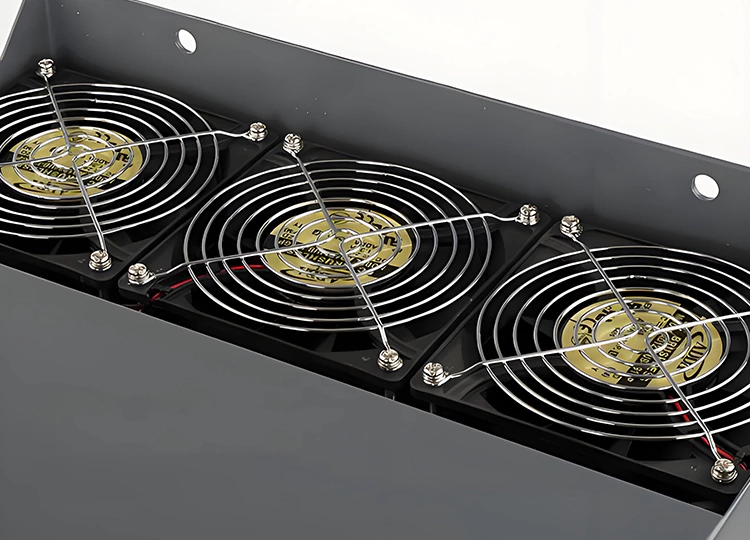

Объем VFD - это большая структура, более крупный радиатор, скорость использования продукта может нормально работать в горячей среде, такой как тропическая.

Можно настроить различные типы режимов ввода и вывода:

1,3p 380V вход в выход 3P 380 В.

2. Вход 3P220V в выход 3P220V.

3. Вход 3P660V в выход 3P660V.

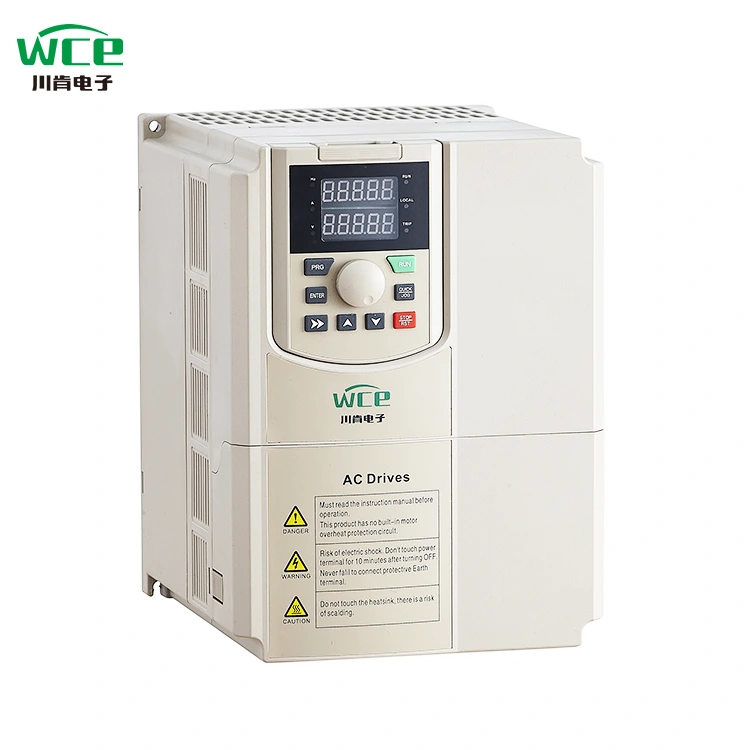

4. Вход 1P220V в 3P 380 В вывод.

5. 1P220V вход в выход 3P220V.

С функцией отслеживания скорости может лучше двойного запуска.

Он поставляется с коммуникацией Modbus RTU, а также может реализовать Modbus TCP, PRPFIBUS и PROFINET, добавив карты расширения.

Схема подключения VFD.
