Простое устранение неполадок для VFD - IGBT 、 выпрямитель

Предупреждение:

Перед измерением необходимо убедиться, что VFD отключен, а линии электропередач R, S, T и выходные линии U, V, W удаляются. Только после измерения p+/n- и нет напряжения постоянного тока может быть выполнена!

Измерьте модуль выпрямителя VFD:

Сначала установите мультиметр в позицию «диод», а затем используйте красные и черные тестовые отведения мультиметра, чтобы выполнить шаги ниже для обнаружения:

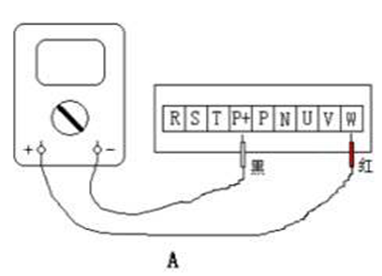

Во -вторых, коснитесь положительного терминала P (+) шины постоянного тока с помощью черного тестового свинца и прикоснитесь к R, S и T в последовательности с помощью красного тестового свинца. Запишите отображаемые значения в мультиметре.

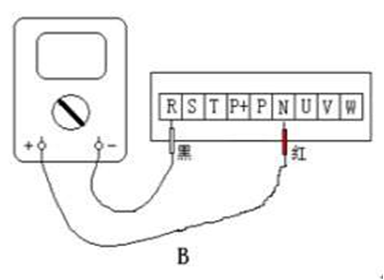

В-третьих, затем коснитесь красного тестирования, приводящего к отрицательному терминалу N (-) шины DC, и прикоснитесь к черному тестируемому ведущему, к последовательности R, S и T и запишите значение отображения мультиметра.

В -четвертых, если отображаемые значения шестого измерения в основном сбалансированы, это указывает на то, что нет проблем с исправлением VFD. В противном случае модуль исправления в соответствующем положении поврежден.

Измерьте модуль IGBT VFD:

Сначала установите мультиметр в позицию «диод», а затем используйте красные и черные тестовые отведения мультиметра, чтобы выполнить шаги ниже для обнаружения:

Во -вторых, коснитесь положительного терминала P (+) шины постоянного тока с помощью черного тестового свинца и прикоснитесь к u, v и w в последовательности с красным тестовым свинцом. Запишите отображаемые значения в мультиметре.

В-третьих, затем коснитесь красного тестирования, приводящего к отрицательному терминалу n (-) шины постоянного тока, и прикоснитесь к черному тестируемому ведущему к последовательности U, V и W и запишите значение отображения мультиметра.

В -четвертых, если отображаемые значения шестого измерения в основном сбалансированы, это указывает на то, что нет проблем с инвертором IGBT VFD. В противном случае инвертор IGBT в соответствующем положении поврежден.
