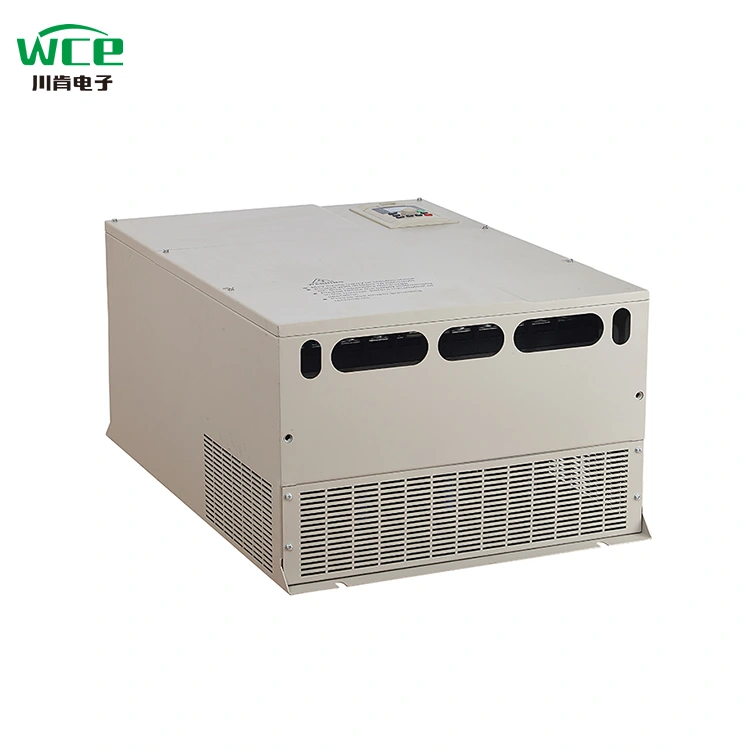

Инверторный преобразователь частоты (ЧРП) мощностью 75 кВт.обеспечивает регулируемое управление скоростью совместимых двигателей переменного тока в промышленных системах. Однако для выбора правильного привода требуется нечто большее, чем просто соответствие номинальной мощности. Покупатели должны учитывать номинальный ток двигателя, напряжение питания, требования к перегрузке, характеристики нагрузки, рабочую скорость, условия окружающей среды и функции управления. В этом руководстве объясняется, как работает преобразователь частоты мощностью 75 кВт, где его можно использовать, какие характеристики заслуживают внимания и как избежать распространенных проблем с выбором и установкой. Он также предлагает практический контрольный список закупок для инженеров, производителей оборудования, системных интеграторов и промышленных дистрибьюторов, работающих с Чжэцзян Чуанкен Электрик Ко., Лтд.
Промышленные двигатели, силовые насосы, вентиляторы, компрессоры, конвейеры, миксеры и многие другие виды техники. В приложениях, где требуемая скорость меняется в зависимости от производственных потребностей, непрерывная работа двигателя на полной скорости может привести к ненужному расходу энергии, механическому напряжению или нестабильности процесса.
A Частотно-регулируемый привод мощностью 75 кВт с ЧРПпредставляет собой электронный контроллер двигателя, предназначенный для регулирования скорости и работы совместимого двигателя переменного тока путем регулировки выходной частоты и напряжения в соответствии с выбранным методом управления. Обозначение 75 кВт представляет собой номинальный класс мощности, но полезная мощность двигателя зависит от конкретного номинального тока привода, класса напряжения, режима работы и условий установки.
Для производителей оборудования и промышленных покупателей правильно выбранный ЧРП может обеспечить более плавное ускорение, контролируемое замедление, улучшенную настройку процесса и более гибкую работу двигателя. В зависимости от модели он также может обеспечивать функции защиты двигателя и возможности мониторинга.
Тем не менее, не каждый привод мощностью 75 кВт подходит для каждого двигателя мощностью 75 кВт. Два привода с одинаковой номинальной мощностью могут различаться по перегрузочной способности, конфигурации входов, характеристикам управления, защите окружающей среды и интерфейсам связи.
Типичный преобразователь частоты переменного тока преобразует входную мощность переменного тока в постоянный ток через выпрямитель и звено постоянного тока, а затем использует электронные переключающие устройства для создания выходного переменного тока регулируемой частоты. Система управления регулирует мощность в соответствии с выбранным режимом работы и требованиями двигателя.
Для асинхронного двигателя переменного тока синхронная скорость зависит от частоты питания и количества полюсов двигателя. Уменьшение частоты обычно снижает скорость двигателя, тогда как ее увеличение увеличивает скорость в пределах допустимого рабочего диапазона двигателя и привода. Фактическая скорость асинхронного двигателя также зависит от нагрузки и скольжения.
Многие приводы используют регулирование в вольтах на герц (V/f) для простой регулировки скорости. Бездатчиковое векторное управление может обеспечить улучшенное управление крутящим моментом в приложениях, требующих более высоких скоростей или характеристик нагрузки. Доступные функции зависят от конкретной модели ЧРП и конфигурации двигателя.
Регулируемые темпы ускорения и замедления помогают контролировать скорость запуска и остановки двигателя. Соответствующие настройки рампы могут снизить резкие механические нагрузки и обеспечить более стабильное производство. Высокоинерционные нагрузки или необходимость быстрой остановки могут потребовать дополнительного тормозного оборудования.
В зависимости от модели ЧРП может контролировать ток, напряжение, температуру, рабочую частоту и состояния неисправности. Электронная защита двигателя от перегрузки и диагностика неисправностей могут помочь специалистам по техническому обслуживанию, но привод должен быть правильно сконфигурирован и использоваться с любой необходимой внешней защитой.
ЧРП мощностью 75 кВт может подойти для средних и крупных промышленных двигателей, если его электрические характеристики и возможности управления соответствуют оборудованию. Типичные области применения включают следующее.
Управление переменной скоростью может помочь регулировать расход или давление в насосных системах. При соответствующей стратегии управления это может снизить потери при дросселировании, поддержать стабильность давления и помочь управлять меняющимся спросом. Характеристики насоса и требования к минимальному расходу по-прежнему должны соблюдаться.
Скорость вентилятора можно регулировать в соответствии с требованиями к вентиляции, охлаждению или технологическому потоку воздуха. Для многих систем центробежных вентиляторов снижение скорости может существенно снизить потребляемую мощность, при условии, что это позволяют рабочая точка и технологические требования.
Конвейерам часто требуется контролируемое ускорение и стабильная скорость при изменении нагрузки. Привод следует выбирать в соответствии с пусковым моментом, инерцией нагрузки, требованиями к остановке, а также возможностью частых запусков или перегрузок.
Смесителям, производственному оборудованию и другим промышленным машинам может потребоваться регулировка скорости для работы с различными материалами или этапами обработки. Подходящий частотно-регулируемый привод может повысить эксплуатационную гибкость, хотя профиль крутящего момента и требования к процессу должны определять стратегию управления.
| Приложение | Типичная цель контроля | Важный фактор выбора |
|---|---|---|
| Центробежный насос | Регулировка расхода или давления | Режим с переменным крутящим моментом, ПИД-регулирование, минимальный расход |
| Промышленный вентилятор | Управление потоком воздуха и вентиляцией | Рабочий диапазон, охлаждение, оптимизация энергопотребления |
| Конвейер | Контролируемый запуск и стабильная транспортировка | Пусковой момент и перегрузочная способность |
| Миксер | Регулируемая скорость процесса | Требуемый крутящий момент и изменение условий нагрузки |
| Компрессор | Регулировка мощности, где это разрешено | Совместимость компрессоров и требования к запуску |
Это общие примеры применения, а не заявления о гарантированной совместимости. Окончательный выбор должен определяться требованиями производителя оборудования и фактическими условиями эксплуатации.
Правильная спецификация предотвращает дорогостоящие несоответствия, неожиданные отключения и предотвратимые задержки при вводе в эксплуатацию. Прежде чем запрашивать предложение, ознакомьтесь со следующими техническими факторами.
Начните с паспортной таблички двигателя и определите его номинальную мощность и ток полной нагрузки. Непрерывный выходной ток ЧРП должен соответствовать или превышать ток, необходимый двигателю в предполагаемых условиях эксплуатации. Допустимый ток особенно важен, когда двигатель работает с высоким крутящим моментом или с частыми перегрузками.
Подтвердите доступное напряжение питания, частоту и конфигурацию фаз. Входная мощность привода должна соответствовать источнику питания, а его выходная мощность должна быть совместима с двигателем. Номинальная мощность 75 кВт сама по себе не определяет, подходит ли конкретная модель для сети 380 В, 400 В, 415 В или другой системы питания.
Требования к перегрузке различаются в зависимости от приложения и модели. Центробежные насосы и вентиляторы часто работают с переменным крутящим моментом, в то время как нагруженные конвейеры и некоторые компрессоры могут требовать большей перегрузочной способности. Проверьте указанный производителем процент перегрузки, продолжительность, номинальный режим работы и любые связанные с этим условия снижения номинальных характеристик.
Определите, достаточно ли управления V/f или необходимо бездатчиковое векторное управление. Учитывайте пусковой момент, характеристики на низкой скорости, регулирование скорости, а также необходимость обратной связи от энкодера или датчика процесса.
Температура окружающей среды, пыль, влага, высота над уровнем моря, вентиляция и защита корпуса могут повлиять на производительность привода. Если ЧРП будет установлен в горячем электрошкафу или в пыльной промышленной зоне, проверьте требования к охлаждению, допустимые условия окружающей среды и любое необходимое снижение номинальных характеристик.
Проверьте, требуются ли приложению цифровые и аналоговые входы, релейные выходы, ПИД-управление, регистрация неисправностей или связь с ПЛК или системой контроля. Поддержка протоколов и доступные терминалы зависят от серии продуктов.
Разные машины предъявляют разные требования к двигателю. Понимание профиля нагрузки помогает определить требуемый номинальный ток, режим управления и конфигурацию торможения.
Центробежные насосы, вентиляторы и многие нагнетатели являются обычными устройствами с переменным крутящим моментом. Их потребность в крутящем моменте обычно уменьшается по мере падения скорости. Таким образом, правильно настроенный привод может помочь снизить потребление энергии, когда система проводит значительное время на пониженной скорости.
Конвейеры, некоторые объемные насосы и некоторые смесители могут требовать значительного крутящего момента даже на низкой скорости. Для этих применений часто требуется привод с подходящим номиналом для тяжелых условий эксплуатации и адекватной перегрузочной способностью. Также необходимо оценить охлаждение двигателя на низких скоростях.
Крупное вращающееся оборудование может генерировать рекуперативную энергию при замедлении. Нагрузки, которые приводят в движение двигатель, а не приводятся в движение им, также могут требовать особого обращения. В зависимости от применения может потребоваться тормозной резистор, тормозной блок или рекуперативное решение.
Если режим работы неясен, сообщите поставщику тип нагрузки, частоту запуска, необходимое время разгона, время остановки, диапазон скоростей и ожидаемые условия перегрузки. Эта информация более полезна, чем простой запрос модели мощностью 75 кВт.
Экономия энергии является распространенной причиной установки ЧРП, но результаты зависят от машины, стратегии управления, графика работы и конструкции системы. Привод не снижает потребление энергии автоматически в каждом приложении.
Во многих системах центробежных насосов и вентиляторов требуемая мощность может существенно снизиться по мере снижения скорости. Это может привести к экономии, когда спрос меняется в течение дня. Однако фактический результат зависит от кривой системы, статического давления, технологических ограничений и эффективности работы двигателя.
Оцените эффективность двигателя, потери в приводе, потери в передаче, технологические требования и существующий метод управления вместе. Плохо выбранный диапазон скоростей или неподходящая стратегия управления могут ограничить ожидаемую выгоду.
Записывайте часы работы, измеренную потребляемую мощность, изменения нагрузки, тарифы на электроэнергию и затраты на техническое обслуживание. Сравните текущую систему с предлагаемой системой, управляемой ЧРП, используя реалистичные предположения, а не полагаясь на универсальный процент экономии.
| Фактор стоимости | Информация для сбора | Почему это важно |
|---|---|---|
| Потребление энергии | Измеренная кВт и годовые часы работы | Оценивает потенциальную экономию электроэнергии |
| Установка | Шкаф, проводка, фильтры и ввод в эксплуатацию | Определяет первоначальную стоимость проекта |
| Обслуживание | Требования к осмотру, охлаждению и обслуживанию | Поддерживает планирование затрат жизненного цикла |
| Производительность процесса | Данные о расходе, давлении, скорости и добыче | Проверяет, соответствует ли решение управления эксплуатационным потребностям. |
Правильная установка имеет важное значение для безопасной эксплуатации и надежной работы. Квалифицированный электрик должен следовать инструкциям производителя привода, применимым электротехническим нормам и требованиям безопасности машины.
Проверьте входное напряжение, фазу, частоту, заземление и защитные устройства на входе. Убедитесь, что выбранный привод совместим с системой питания и условиями установки.
Обеспечьте необходимые зазоры, вентиляцию и отвод тепла. Отделите силовую проводку от проводки чувствительного управления, где это необходимо, и следуйте рекомендациям производителя по прокладке кабелей и электромагнитной совместимости.
Настройте номинальное напряжение, ток, частоту, скорость и другие необходимые данные паспортной таблички двигателя. Примените соответствующие настройки защиты двигателя и режим управления в соответствии с инструкциями производителя.
Проверьте направление вращения, ускорение, замедление, рабочую скорость, реакцию на нагрузку и устранение неисправностей. Проверьте всю последовательность управления, прежде чем запустить машину в нормальный режим работы.
Сохраняйте настройки параметров, информацию о проводке, записи о вводе в эксплуатацию и соответствующую историю сигналов тревоги. Документация помогает техническим специалистам восстановить заданную конфигурацию и устранить будущие проблемы.
В целях безопасности изолируйте источник питания и следуйте инструкциям производителя по разрядке и проверке перед работой с приводом или подключенным к нему оборудованием. Шина постоянного тока может сохранять опасное напряжение после отключения питания.
Многие неисправности привода могут быть связаны с неправильными размерами, плохим охлаждением, неподходящими настройками параметров, проблемами с проводкой или тяжелыми условиями нагрузки. Структурированный процесс устранения неполадок может сократить время простоя и избежать ненужной замены компонентов.
Возможные причины включают чрезмерную потребность в пусковом моменте, короткое время разгона, механическое заедание, неверные данные двигателя или неподходящие настройки управления. Перед настройкой параметров просмотрите историю неисправностей и условия нагрузки.
Проверьте вентиляцию, температуру шкафа, охлаждающие вентиляторы, чистоту радиатора и нагрузку. Убедитесь, что установка не превышает допустимые пределы температуры окружающей среды или высоты над уровнем моря и требуется ли снижение номинальных характеристик.
Быстрое замедление или высокоинерционная нагрузка могут вернуть энергию в шину постоянного тока привода. В зависимости от применения и конструкции изделия может потребоваться более длительное время торможения или подходящее тормозное решение.
Проверьте точность параметров двигателя, режим управления, сигналы задания скорости, проводку и изменение нагрузки. Для систем с замкнутым контуром проверьте соответствующее устройство обратной связи и настройки управления.
Просмотрите код сигнализации, условия электропитания, проводку управления, конфигурацию сети и схему заземления. Запишите неисправность перед сбросом привода и обратитесь к руководству по продукту или к квалифицированной технической поддержке, если причина остается неясной.
Профилактическое обслуживание должно соответствовать графику обслуживания производителя и включать соответствующие проверки вентиляционных путей, электрических соединений, условий окружающей среды и записей о неисправностях.
Промышленные покупатели могут сократить пробелы в спецификациях и задержки в закупках, подготовив полное техническое задание перед запросом котировок.
Чжэцзян Чуанкен Электрик Ко., Лтд.служит справочником компании для покупателей, оценивающих продукты управления промышленными двигателями. При обсуждении инверторного преобразователя частоты мощностью 75 кВт покупатели должны указать предполагаемое применение и электрические требования, чтобы можно было подтвердить соответствующую серию и конфигурацию продукта.
Для проектов OEM, модернизации оборудования и закупок у дистрибьюторов сравнение поставщиков по технической пригодности, документации, сервисной поддержке и общим эксплуатационным расходам обеспечивает более прочную основу для принятия решений о покупке, чем сравнение только номинальной мощности.
ЧРП мощностью 75 кВт управляет скоростью и работой совместимого двигателя переменного тока, регулируя его выходную частоту и напряжение. В зависимости от модели он также может обеспечивать защиту двигателя, регулируемое ускорение и замедление, мониторинг и интеграцию промышленного управления.
Возможно, это и подходит, но одной только номинальной мощности недостаточно. Перед подтверждением совместимости проверьте номинальный ток и напряжение двигателя, длительный выходной ток привода, перегрузочную способность, номинальный режим работы и условия эксплуатации.
Потенциальные области применения включают промышленные насосы, вентиляторы, воздуходувки, конвейеры, смесители и совместимые компрессоры. Пригодность зависит от технических характеристик двигателя, характеристик нагрузки, требуемого крутящего момента и возможностей выбранного привода.
Это может снизить потребление энергии в подходящих приложениях с регулируемой скоростью, особенно там, где потребность насоса или вентилятора меняется со временем. Фактическая экономия зависит от профиля нагрузки, конструкции системы, часов работы, потерь привода и стратегии управления.
Требуемое напряжение зависит от конкретной модели изделия и региональной энергосистемы. Подтвердите напряжение питания, фазу и частоту в соответствии с техническими данными производителя, а не предполагайте, что все приводы мощностью 75 кВт имеют одинаковую электрическую конфигурацию.
Не каждое приложение требует его. Тормозной резистор или другое тормозное решение может потребоваться, когда нагрузка имеет высокую инерцию, требует быстрого замедления или возвращает приводу значительную энергию. Совместимость и размер уточняйте у производителя.
Оцените техническую документацию поставщика, пригодность продукта, процессы обеспечения качества, возможности поддержки, условия гарантии, условия поставки и способность уточнить требования к применению. Перед размещением заказа запросите точные характеристики модели.
Подготовьте данные паспортной таблички двигателя, напряжение питания, тип применения, требования к перегрузке, функции управления, среду установки, количество и место доставки. Эти сведения помогают поставщику оценить подходящую конфигурацию привода.
Ищете инверторный преобразователь частоты мощностью 75 кВт для вашего оборудования, производственной линии или проекта управления двигателем?Чжэцзян Чуанкен Электрик Ко., Лтд. — это компания, к которой следует обращаться для получения информации о продуктах и технических обсуждений требований вашего приложения.
Поделитесь техническими характеристиками вашего двигателя, напряжением питания, типом нагрузки, условиями эксплуатации и необходимыми функциями управления, чтобы помочь создать соответствующую конфигурацию продукта. Четкая техническая информация упрощает оценку совместимости, потребностей в установке и стоимости проекта.
Связаться с намичтобы обсудить ваши требования к промышленному частотно-регулируемому приводу, запросить документацию по продукту и изучить подходящее решение по управлению двигателем для вашего проекта.
Связаться с намидля информации о продуктеПеред заказом подтвердите наличие модели, технические характеристики, сертификаты и коммерческие условия непосредственно у поставщика.
