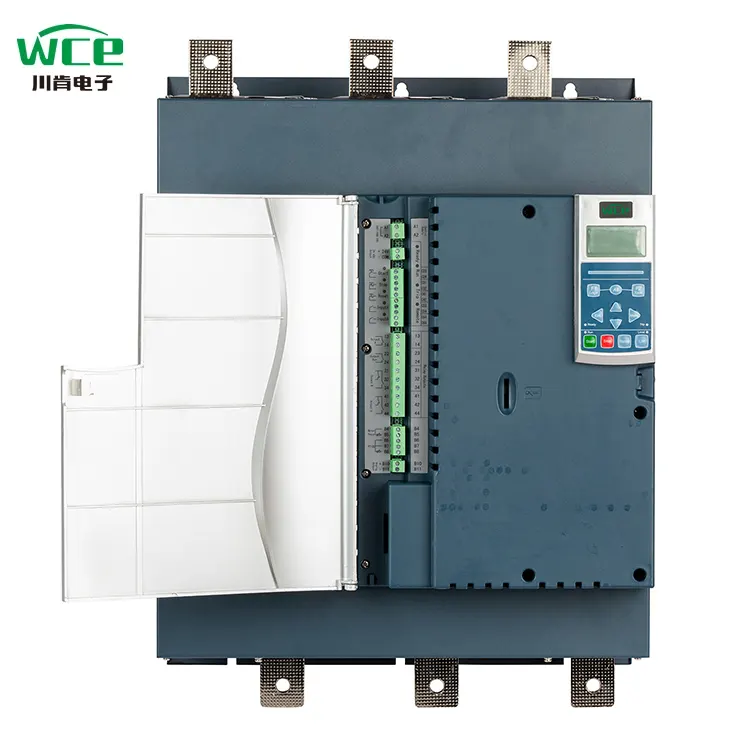

220V 380V 660V 315 кВт встроенный встроенный байпас мягкий стартер

Интеллектуальное взаимодействие и удобная работа: Мягкие стартеры серии 7000 оснащены жидкокристаллическими дисплеями ЖК -дисплея, с простым и интуитивно понятным дизайном интерфейса и плавным и удобным опытом работы. Система оснащена функцией отображения с 8 языками и поддерживает настройку конкретных национальных языков, полностью удовлетворяя потребности пользователей в разных регионах.

Многообъединение и удаленный интеллектуальный контроль:Он оснащен стандартной функцией связи Modbus 485, а также поддерживает индивидуальные методы связи, такие как протокол Siemens Profibus и приложение для мобильного телефона, помогая пользователям добиться эффективной дистанционной отладки и точного управления, а также нарушать пространственные ограничения.

Выдающаяся производительность и долгосрочная долговечность: Оснащенный совершенно новым пользовательским контактором постоянного тока, по сравнению с обычными контактами переменного тока, его производительность улучшается в 3 раза, тепло снижается в 2,6 раза, безопасность повышается на 25%, эффективность экономии энергии достигает 20%, а срок службы превышает 100 000 раз, обеспечивая надежную гарантию для стабильной работы оборудования.

Эффективное рассеяние тепла и стабильная работа:Оснащенный высокоскоростным вентилятором DC 24 В и инновационной универсальной конструкцией тепла на 360 °, он обеспечивает сильную ветровую силу, гарантируя, что оборудование сохраняет хорошее состояние рассеивания тепла и стабильные характеристики на протяжении всей эксплуатации.

Глубокое сотрудничество и обновление качества: Мы достигли глубокого сотрудничества с Hubei Taiji, отечественной компанией, зарегистрированной, и приняли индивидуальные модули и тиристоры, которые отличаются от общих модулей на рынке. Это значительно увеличивает грузоподъемность и закладывает прочную основу для эффективной работы оборудования.

Оптимизированный дизайн, экономия затрат:Нет необходимости устанавливать внешние контакторы по обхождению, эффективно сохранять пространство установки, снизить затраты на кабель, упростить процесс установки и сделать установку более удобной и быстрее.

Инновационный контроль, легкий старт: По сравнению с обычными мягкими стартерами был добавлен новый метод запуска квадратного момента управления крутящим моментом, обеспечивающий больший стартовый крутящий момент, достижение легкого и плавного запуска и адаптируясь к более сложным условиям труда.

Мониторинг в реальном времени, обеспечение безопасности:Оснащенный входной терминалом PT100, он может контролировать температуру двигателя в режиме реального времени, быстро понять рабочее состояние двигателя, эффективно предотвращать разломы, вызванные ненормальной температурой, и обеспечить безопасную работу двигателя.

Гуманизированный дизайн, беззаботная установка: Он принимает блоки для управления подключаемостью, делая установку и эксплуатацию простыми и удобными. Просто отключите терминальные блоки, чтобы завершить проводку, а затем переведите их, что значительно повышает эффективность установки.

Имитационное тестирование, надежная проверка: Он оснащен функцией моделирования операции. Даже когда основная цепь мягкого стартера не подключена к напряжению питания, он может имитировать процесс запуска, запуска и остановки двигателя, быстро подтверждая, является ли рабочее состояние собственных компонентов мягкого стартера нормальным.

Аварийная поддержка и непрерывная работа: Была добавлена ​​функция экстренного запуска. Даже в случае внезапного срыва одной фазы тиристора мягкий стартер все еще может сохранять нормальную работу, обеспечивая непрерывную работу ключевого оборудования и снижая риск отключения.

Параметр продукта (спецификация)

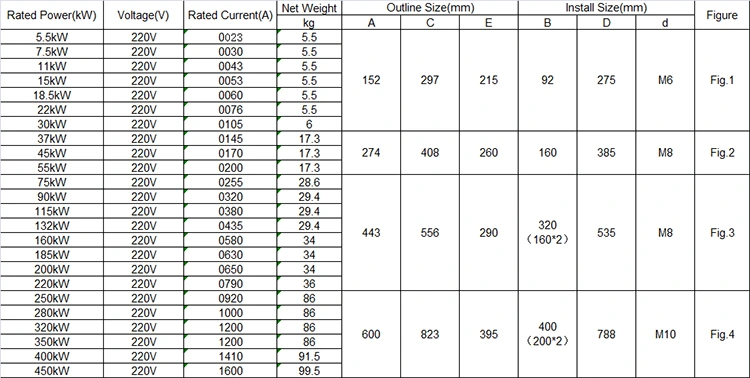

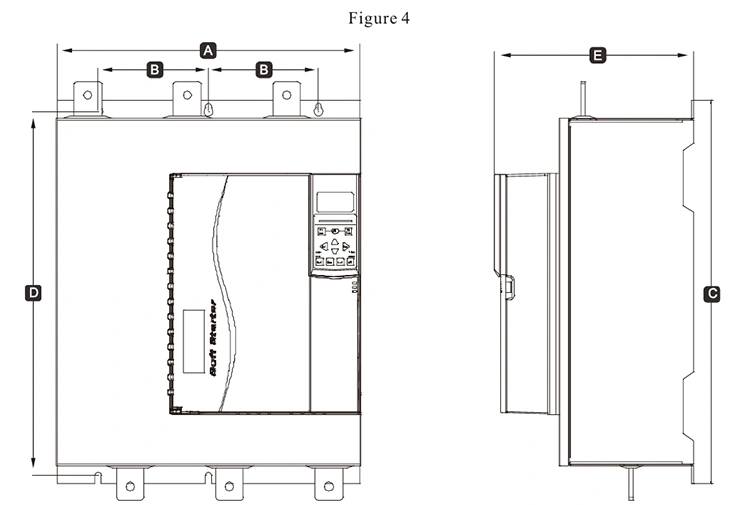

Размер, вес и ток 220 В

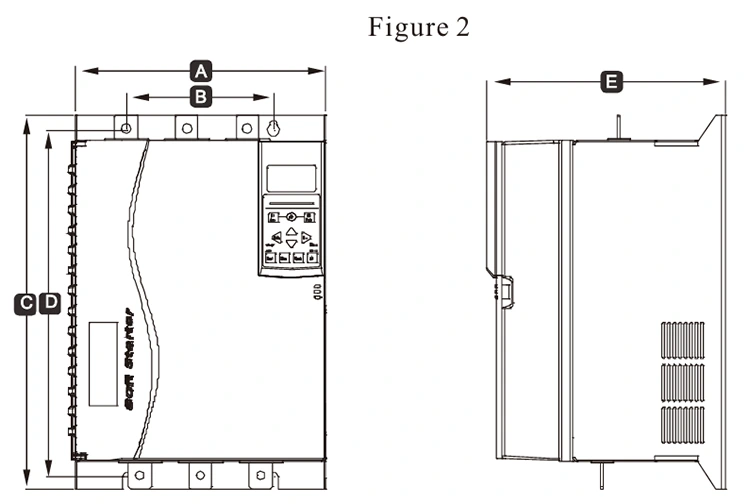

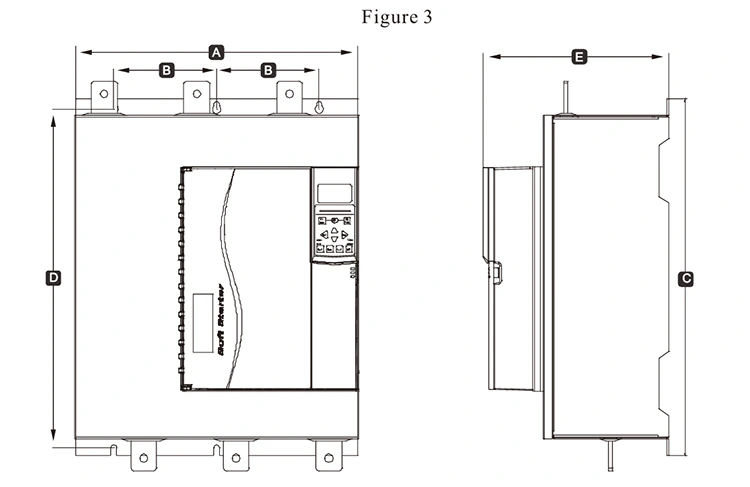

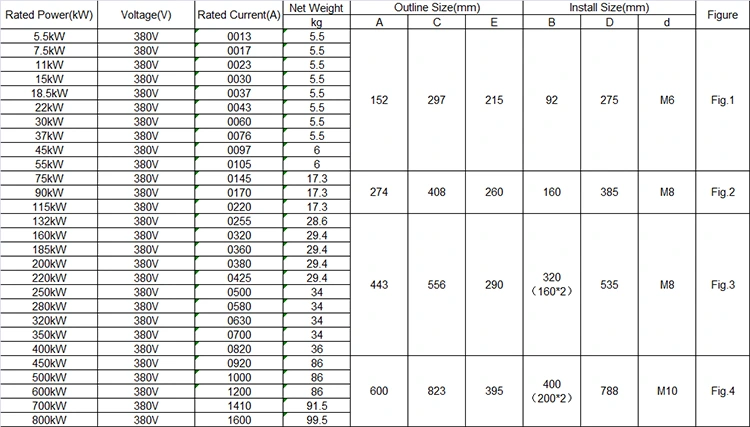

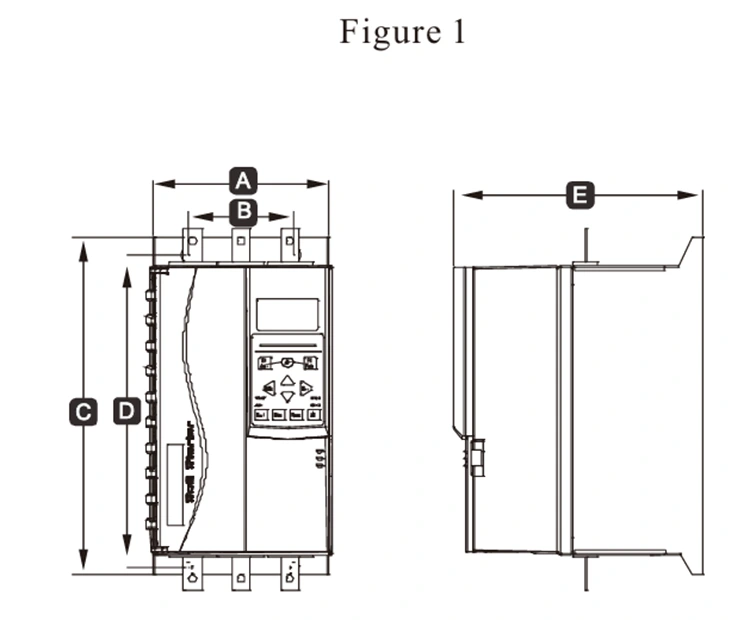

Размер, вес и ток 380 В

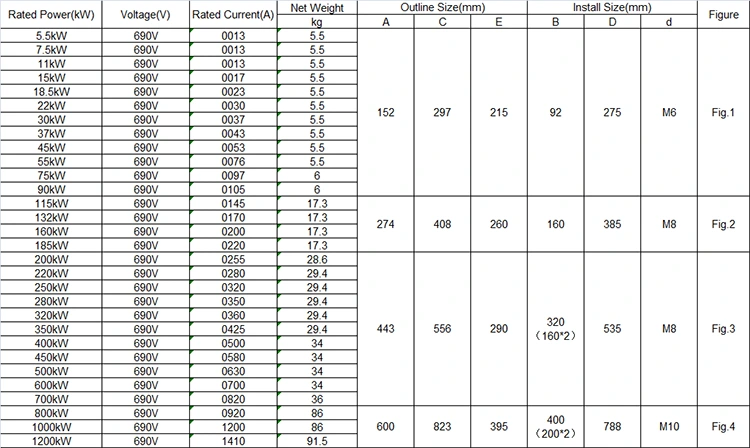

Размер, вес и ток 690 В

Функция продукта

1. Функция связи

Поставляется с Modbus RTU Communication, Profibus и Profinet Communication может быть добавлена ​​путем добавления карт расширения.

2, может быть внешняя клавиатура +4 линии ЖК -экрана

Клавиатура может быть быстро вставлена ​​и удалена для удовлетворения потребностей удаленной работы.

3, более полная функция защиты двигателя

Защита от переосмысления, защита занижений, защита от перегрузки, защита от перегрузки, защита под загрузки, защита от потери фазы, разлог обхода, разлома тиристора, трехфазный дисбаланс тока, защита перегрева и т. Д.

4, широкий диапазон напряжений питания

Совместите основное входное напряжение источника питания 220-690 В общего назначения.

5. подключаемые терминалы

Один набор терминалов связи, пять групп цифровых входных терминалов, один набор аналоговых выводов, три набора программируемых реле - терминалы моторных термисторов и терминалы температуры PT100.

◆ Трехфазный источник питания: AC220V, AC380V, AC690V ± 10%

◆ Rated Current: 13a-1600a,

◆ Применимый двигатель: общий асинхронный двигатель типа AC AC AC AC AC

◆ Пусковой режим: рампа напряжения, тока рампа, крутящий момент

◆ Режим парковки: мягкая остановка, бесплатная остановка ， стоп -тормоза, адаптивная остановка.

◆ Логический вход: импеданс 1,8 кОм, мощность +24 В

◆ Запуск частоты: рекомендуется начинать не более 10 раз в час

◆ Уровень защиты: IP20

◆ Режим охлаждения: воздушное охлаждение

◆ Режим установки: настенный висящий

◆ Условия окружающей среды: высота превышает 2000 метров, емкость должна быть соответственно снижена, а температура окружающей среды составляет от -10 до +40 ° C

Соответствующая влажность не превышает 95%(20 ± ± 5 ℃), нет легковоспламеняющегося, взрывоопасного, коррозионного газа, нет проводящей пыли, внутренней установки, хорошей вентиляции, вибрации менее 0,5 г

Приложение продукта

Продукты могут использоваться в металлургии и химической промышленности, компрессорах, кранах, муниципальных инженерных случаях.

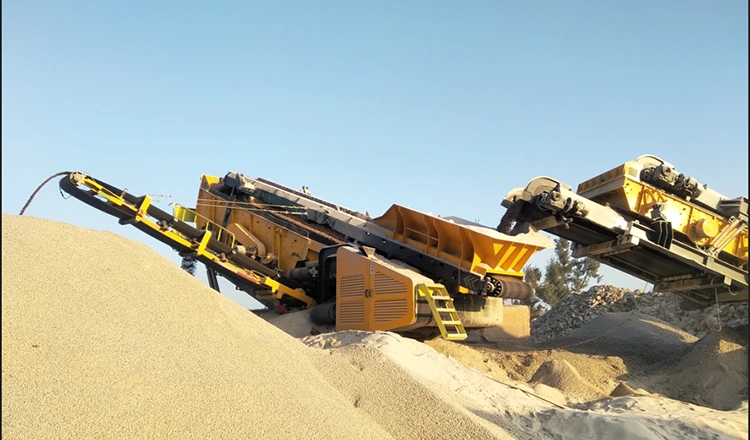

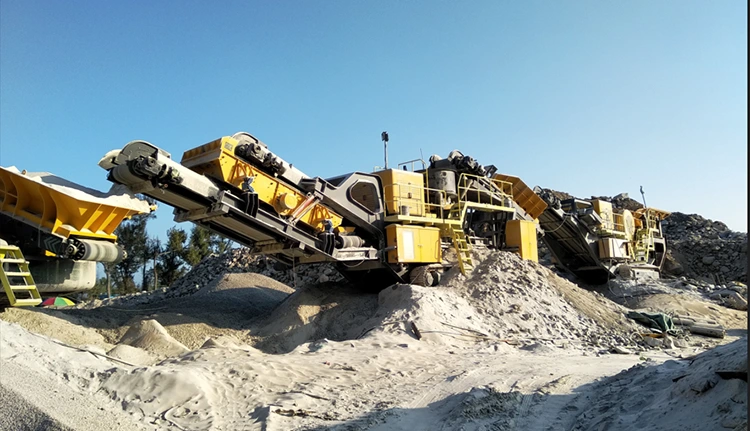

Дробилка, сортируйте камни разных размеров.

Средний стартер в Интернете широко используется в индустрии дробилки, его можно использовать в ударной дробилере, дробилере, конусной дробилере, дробилке молотка и так далее. Может использоваться на мощном хосте, уменьшить начальный ток, уменьшить механическое воздействие. Мягкий стартер может автоматически регулировать выходную мощность двигателя в соответствии с фактической нагрузкой дробилки. Когда дробилка не нагрузка или нагрузка на свет, мягкий стартер уменьшает напряжение и ток двигателя, так что двигатель работает при более низкой мощности, чтобы достичь цели экономии энергии. Согласно статистике, после использования мягкого стартера потребление энергии дробилки может быть уменьшено примерно на 10-30%.

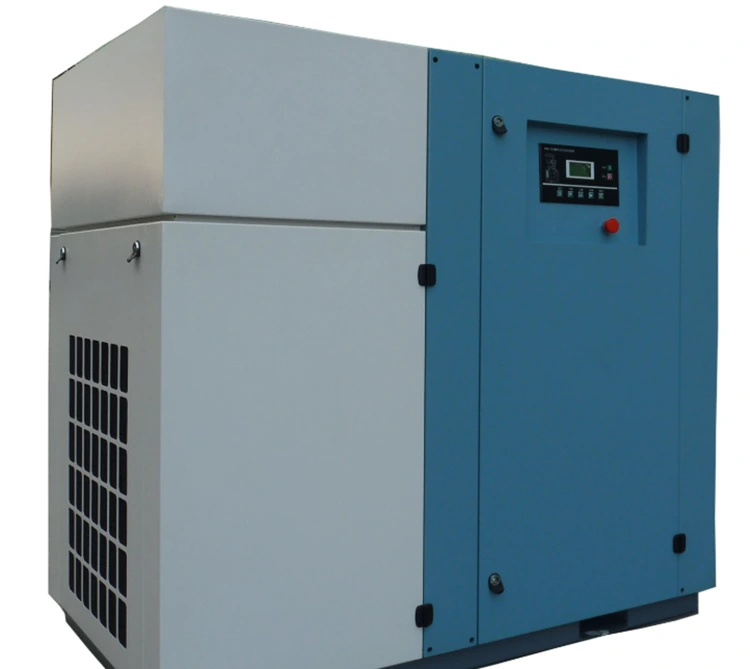

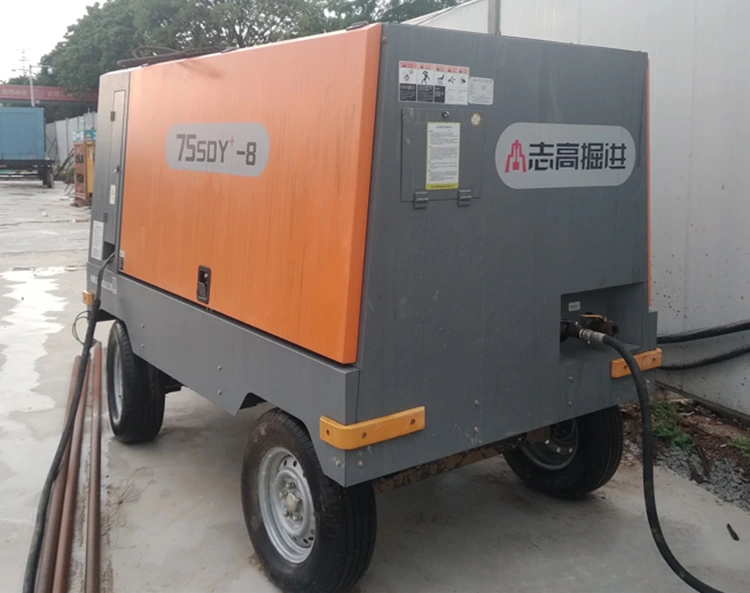

Воздушный компрессор

Мягкий стартер воздушного компрессора - это особый мягкий стартер, адаптированный для различных воздушных компрессоров. Установка мягкого стартера на воздушном компрессоре может сделать давление воздуха стабильным, а через регулятор давления воздушный компрессор может продолжать работать под установленным значением давления, давление стабильное и надежное, а давление может быть безразличным настройкой и регулируемым в любое время. Мотор для достижения мягкого запуска, срок службы и обслуживания компрессора будет значительно расширен. Объем выхлопа воздушного компрессора контролируется скоростью воздушного компрессора, пластина воздушного клапана в цилиндре больше не открывается и закрывается, а условия труда, такие как сиденье клапана и пружина, значительно улучшаются, что позволяет избежать резкого потока и воздействия высокого температуры и газа высокого давления, и снижает рабочую нагрузку на обслуживание.

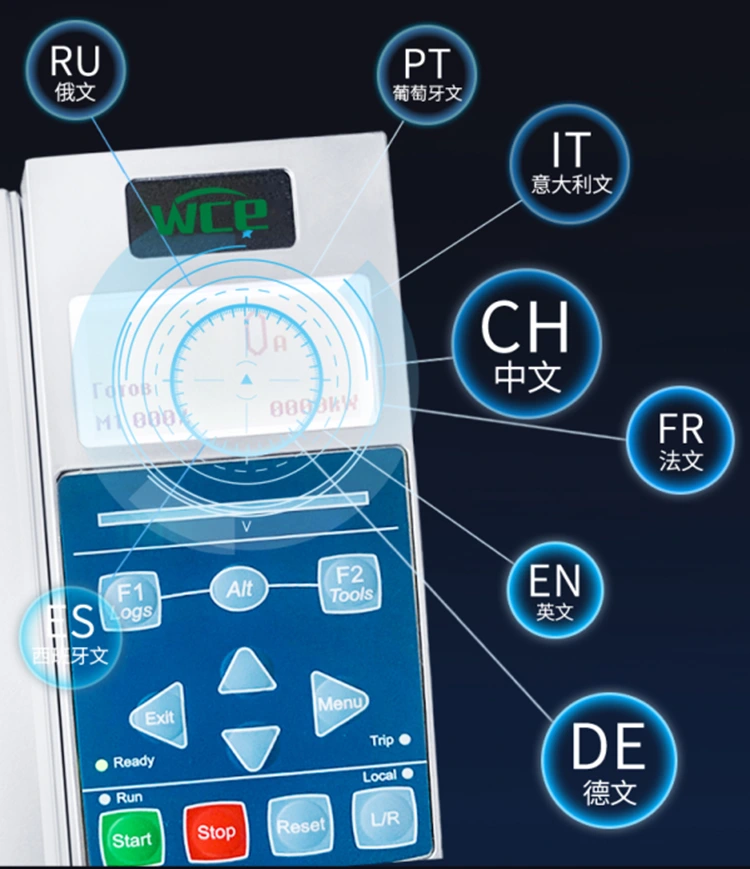

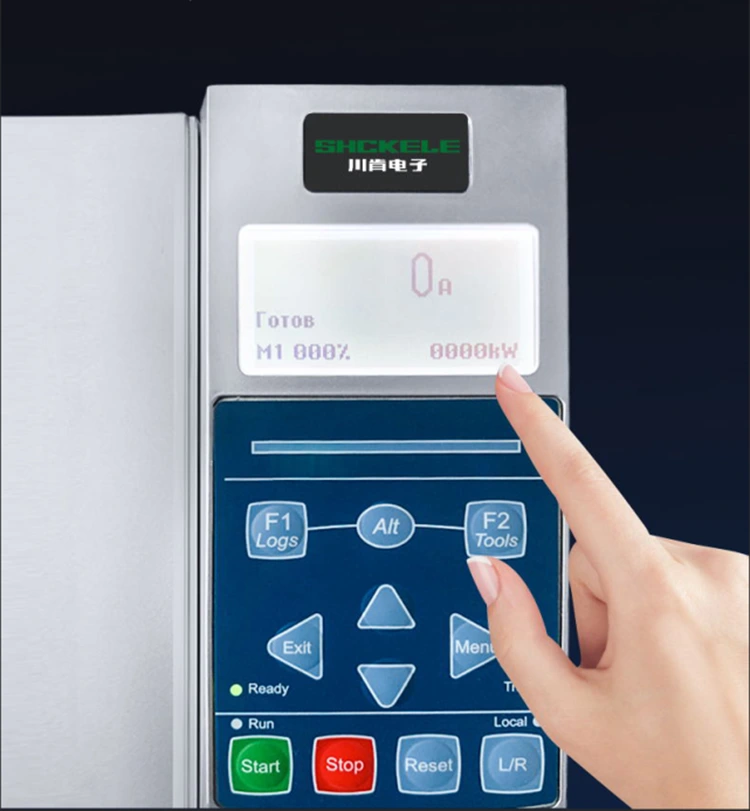

ЖК-дисплей с высоким разрешением, простым в эксплуатации. Он поставляется с несколькими дисплеями национального языка и может быть настроен при необходимости. Клавиатура подключена и легко перемещается.

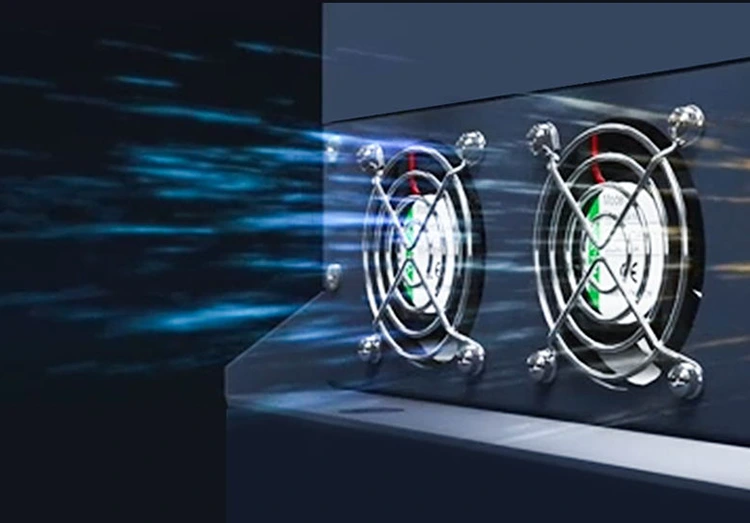

Тиристор с мягким стартером внутреннего байпаса работает только во время запуска и переключается на контактор во время работы, поэтому он генерирует меньше тепла. Тем не менее, мы все еще установили вентилятор для охлаждения контактора. Установите вентилятор, чтобы охладить его. Все мягкие стартеры серии 75 кВт и более 7000 серии оснащены высокоскоростными вентиляторами DC 24 В, обеспечивающими 360 ° всестороннего рассеяния тепла и более сильной ветровой силой. Это не только уменьшает неожиданные отключения, вызванные перегревом, но также значительно продлевает срок службы мягкого стартера.

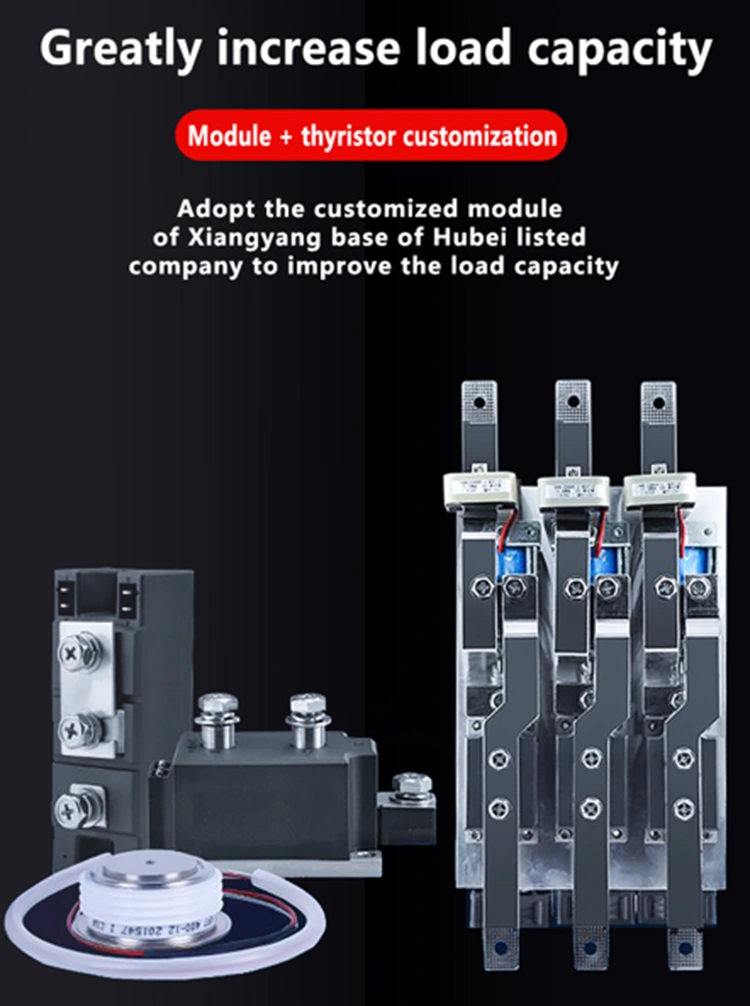

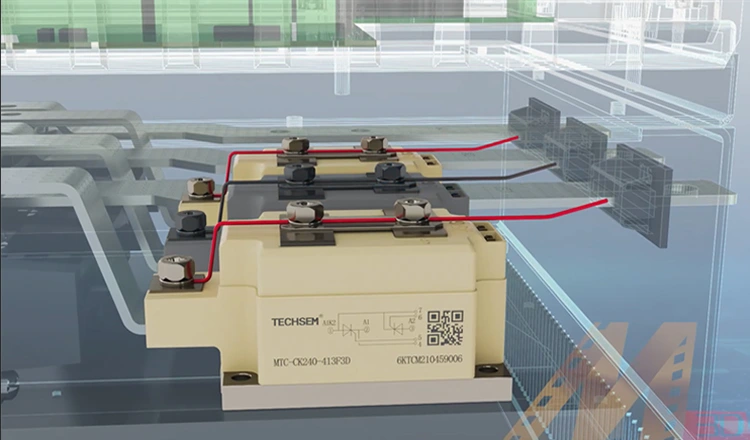

У нас есть глубокое сотрудничество с Hubei Taiji, отечественной компанией, и используем индивидуальные модули и тиристоры, отличные от общих модулей, поставляемых на рынке, для повышения грузоподъемности. Наши контакторы DC также специально настроены, все это включают серебряные контакты. Контактная поверхность контактов больше и может достичь почти 100 000 сроков взаимодействия, что значительно увеличивает срок службы.

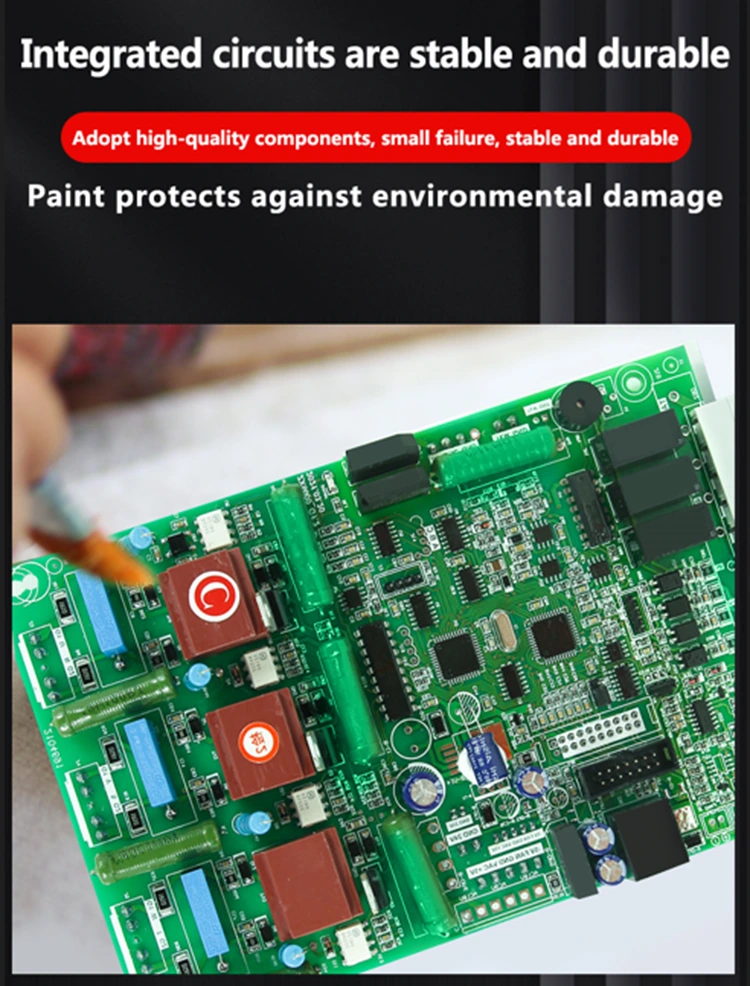

Основная цель краски для мягкой стартовой платы (обычно три анти-пленки, изоляционная краска или влажно-защищенное покрытие)-защитить стабильность и срок службы платы в сложной рабочей среде, чтобы гарантировать, что срок службы прохожней платы длиннее, мы все используем высококачественные пластыри и плагины, вероятность неудачи очень низкая, и все используют спрей для машины три противополучия, поставки, в цепи, Dastor, Dryport, Dryport,,, по-преобладают. Повышенная долговечность и безопасность.

Уникальная аварийная функция операции. Обычные мягкие стартеры не могут работать, когда одна фаза тиристора повреждена. Функция экстренной операции серии 7000 позволяет мягкому стартеру по -прежнему работать в чрезвычайной ситуации, когда разбивается одна фаза тиристора, уменьшая экономические потери, вызванные повреждением машины и отключением для пользователей.

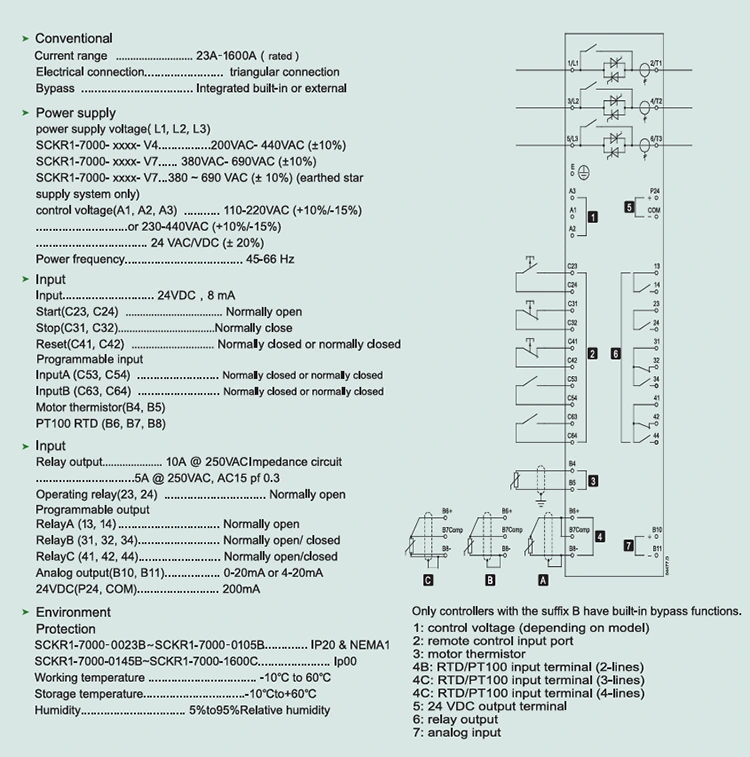

Мягкая стартовая схема подключения.
