3 фазы 220V AC Drive VFD

SCK300 Series-это высокопроизводительный инвертор, предназначенный для промышленной автоматизации, который интегрирует многофункциональную и высокую эффективность и экономию энергии, и подходит для управления приводом различных промышленных оборудования.

Основные функции и преимущества

Усовершенствованная технология управления вектором: высокая регулирование скорости точности и стабильная работа, отличный динамический отклик.

Высокая эффективность и экономия энергии: оптимизировать эффективность работы двигателя и значительно снизить потребление энергии.

Широкая совместимость: поддерживать сложные условия труда вентилятора, насосы, конвейерные ленты, дробилки и другое оборудование.

Сценарий приложения

Гибкое применение в следующих областях:

Управление жидкостью (вентилятор, нагрузка на насос)

Перенос материала (конвейерная лента, лифт)

Тяжелая оборудование (дробилка, микшер)

Расширение и обновление

Беспланное обновление до SCK350: улучшить производительность и расширить функциональные модули, заменив плату управления.

Адаптация специального оборудования, такого как краны: карты расширения поддерживаются после обновления для удовлетворения требований профессиональных сценариев, таких как контроль крутящего момента и многомоторная синхронизация.

Благодаря модульным дизайне и обновлениям технологий серия SCK может быть адаптирована к разнообразным потребностям в промышленной автоматизации, от базового до продвинутого.

Параметр продукта (спецификация)

Функция продукта

● Особенности ввода/вывода

◆ Диапазон входного напряжения: 220 В/380 В/660 В ± 15%

◆ Диапазон входных частот: 47 ~ 63 Гц

◆ Диапазон выходного напряжения: 0 ~ Номинальное входное напряжение

Выходной частотный диапазон: 0 ~ 400 Гц

● Функции периферического интерфейса

◆ Программируемый цифровой ввод: 8 ввод

◆ Программируемый аналоговый вход: AI1: 0 ~ 10 В вход, AI2: 0 ~ 10V или 0 ~ 20 мА вход

◆ Open Collector Вывод: 1 Вывод

◆ Резл выход: 2 выхода

◆ Аналоговый вывод: 2 выхода, 0/4 ~ 20 мА или 0 ~ 10 В соответственно

● Технические характеристики производительности

◆ Режим управления: нет управления вектором PG, управление V/F, управление крутящим моментом.

◆ Перегрузка емкость: 150% оценивает ток 60 с; 180% оценили текущие 10 с.

◆ Запуск крутящего момента: нет контроля вектора PG: 0,5 Гц/150% (SVC)

◆ Коэффициент скорости: нет управления вектором PG: 1: 100

● Функциональные функции

◆ Режим настройки частоты: цифровая настройка, аналоговая настройка, настройка последовательной связи, многоступенчатая, настройка PID и т. Д.

◆ Функция управления PID

Ook

◆ Функция управления частотой качания

◆ Мгновенный сбой мощности без функции остановки

◆ Функция Quick/jog Key: многофункциональный клавиша сочетания, свободно определяемый пользователями

◆ Функция регулировки автоматического напряжения: Когда изменяется напряжение сетки питания, она может автоматически сохранять постоянную константу выходного напряжения

◆ Предоставьте до 25 видов функций защиты от неисправностей: над током, над напряжением, под напряжением, над температурой, потерей фазы, перегрузки и других функций защиты

Приложение продукта

Продукты могут использоваться в металлургии и химической промышленности, компрессорах, кранах, муниципальных инженерных случаях.

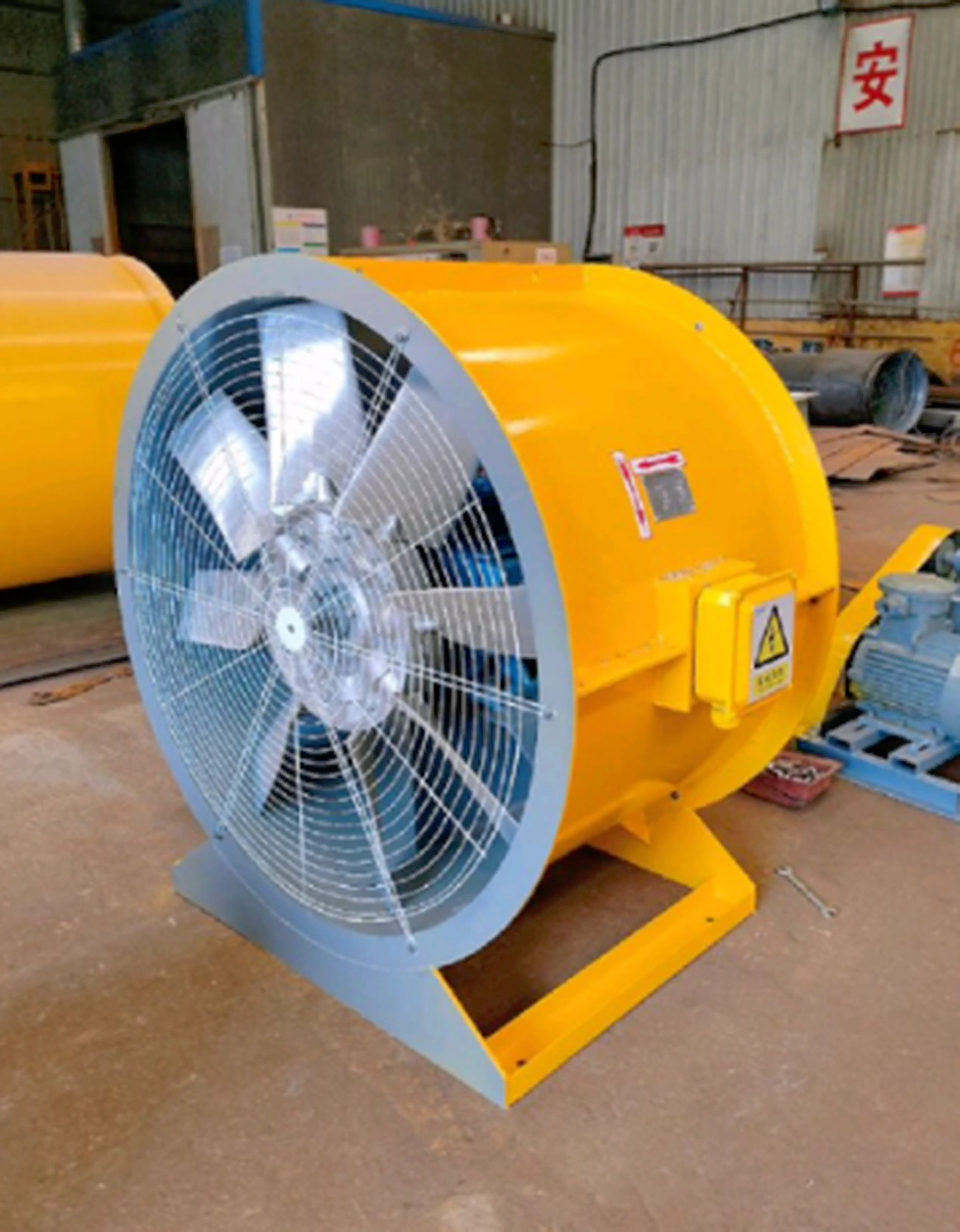

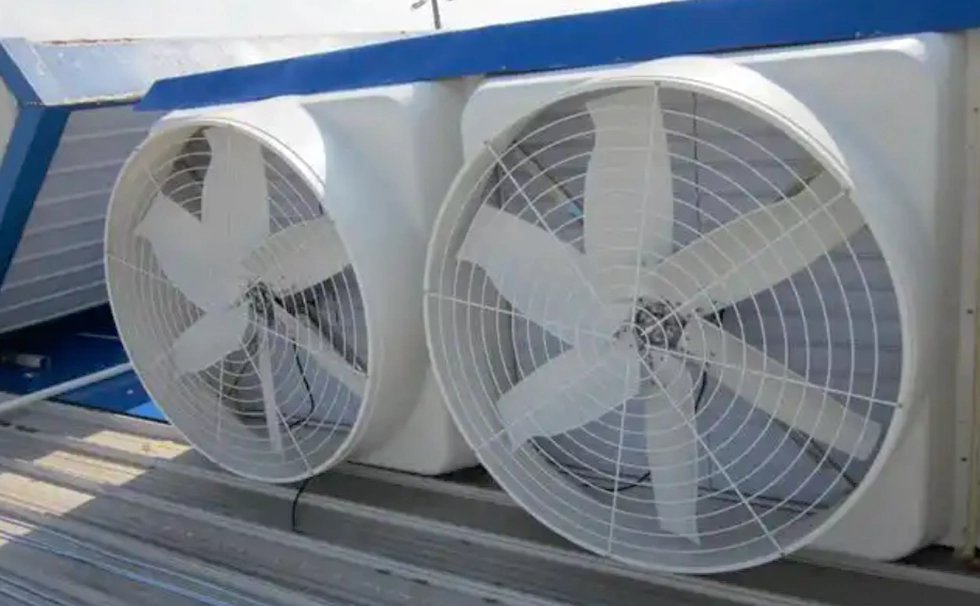

Поклонники

Применение частотного преобразователя в области вентиляторов не только значительно снижает потребление энергии, но и повышает точность системы и уровень автоматизации посредством интеллектуального управления. Серия WCE SCK300 с его высокой совместимостью и алгоритмами энергосбережения может покрыть различные потребности небольших вентиляторов для крупных промышленных поклонников, помогая компаниям достичь зеленого и эффективного производства.

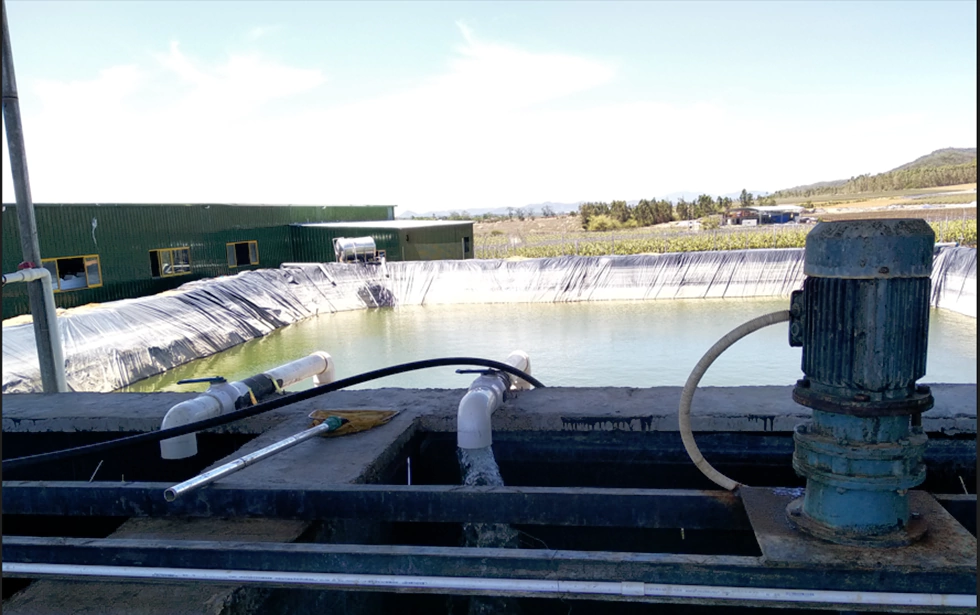

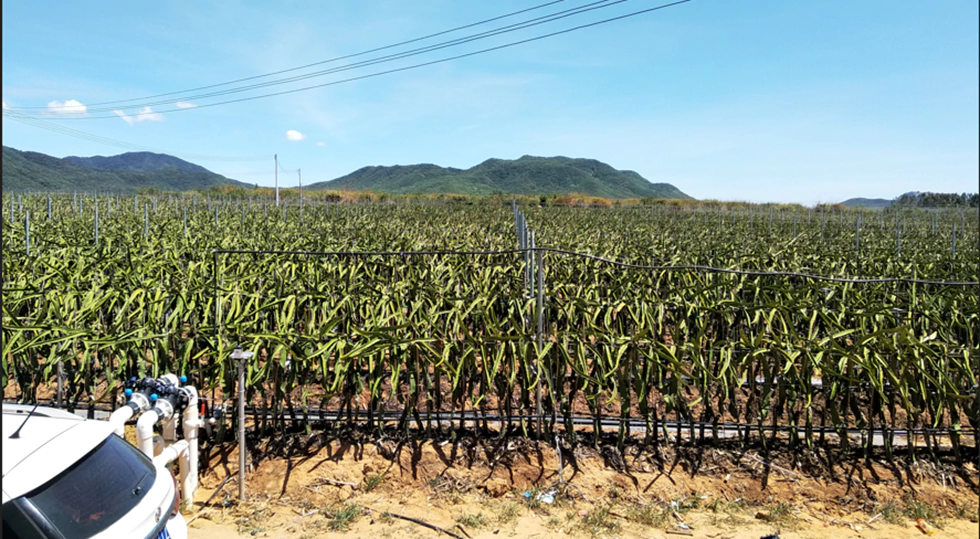

Полевое орошение

При сельскохозяйственном орошении VFD для постоянного давления водоснабжение является почти стандартным. Прежде всего, в процессе запуска насоса VFD может постепенно увеличивать свою рабочую частоту, чтобы насос мог работать медленно, так что вода не оказывает слишком большого воздействия на трубопровод. Затем VFD может использоваться в сочетании с дистанционным датчиком или датчиком давления для выравнивания давления в наших трубах. Наконец, VFD может контролировать трубопровод для защиты давления, а также через свою собственную перегрузку, недостаточную загрузку, избыточное давление, защиту под давлением давления, чтобы уменьшить повреждение насоса.

Доступны два режима отображения:

1. LCD -дисплей: Посетите китайский и английский дисплей, вы также можете настроить русские, португальские, испанские, персидские и другие языки.

2. Дайд: традиционный дисплей цифровой трубки, двойной линейный дисплей, одновременно соблюдайте два набора данных.

VFD принимает широкую и крупномасштабную конструктивную конструкцию, интегрирует компоненты большего размера охлаждения и обладает высокой непрерывной нагрузкой непрерывной работой способности и высокой частотой использования эффективности. Укрепляя систему охлаждения и выбор высокотемпературных компонентов, она может стабильно адаптироваться к высокой температуре и суровым условиям труда, таким как тропический.

Можно настроить различные типы режимов ввода и вывода:

1,3p 380V вход в выход 3P 380 В.

2. 3P22 0 В Вход в выход 3P22 0 В.

3. 3P66 0 В Вход в 3P66 0 В вывод.

4. 1 P22 0 В Вход в выход 3P 380 В.

5. 1 P22 0 В Вход в 3P22 0 В вывод.

С функцией отслеживания скорости может лучше двойного запуска.

Он поставляется с коммуникацией Modbus RTU, а также может реализовать Modbus TCP, PRPFIBUS и PROFINET, добавив карты расширения.

Схема подключения VFD.
